Maskinernas parametrar
Du behöver maskinparametrarna i följande fall:
- ▪
- Om du vill lägga upp maskinprofilen för en ny maskin
- ▪
- Om du vill ändra en maskinprofil
På följande sidor hittar du beskrivningar av alla maskinparametrar.
Arbetsbredd
Denna parameter visar den inställda arbetsbredden för redskapet.
Antal sektioner
Här anger du hur många avstängningsbara sektioner maskinen består av. Hos en fältpruta är det sektionsventilerna; hos en gödningsspridare eller en såningsmaskin kan det vara halva arbetsbredder.
Den här parametern används för att överföra rätt antal sektioner till modulen SECTION-View så att du kan växla sektionerna manuellt.
Varje sektion visas som en del av arbetsbalken på arbetssidan.
Sektioner
Öppnar en sida där du kan ange hur bred var och en av maskinens sektioner är.
Överlappningsgrad
Graden av överlappning vid bearbetning av en kilformad yta.
Den inställda ”Överlappningsgraden“ påverkas av den yttre sektionen genom parametern ”Överlappningstolerans“.
Möjligt värde:
- ▪
- 0 % - varje sektion slås på först när du lämnar en bearbetad yta, om du lämnar ytan helt och hållet. När du kör på en bearbetad yta stängs sektionen först av, när sektionen är 1 % över den bearbetade ytan.
- ▪
- 50 % - varje sektion slås när du lämnar en bearbetad yta inte på förrän du har lämnat 50 % av ytan. När du kör på en bearbetad yta stängs sektionen inte av förrän sektionen är 50 % över den bearbetade ytan. Vid 50 % ”Överlappningsgrad“, har ”Överlappningstoleransen“ ingen påverkan.
- ▪
- 100 % -varje sektion slås på när du lämnar en bearbetad yta, så snart 1 % av ytan har lämnats. När du kör på en bearbetad yta stängs sektionen inte av förrän sektionen är 100 % över den bearbetade ytan.

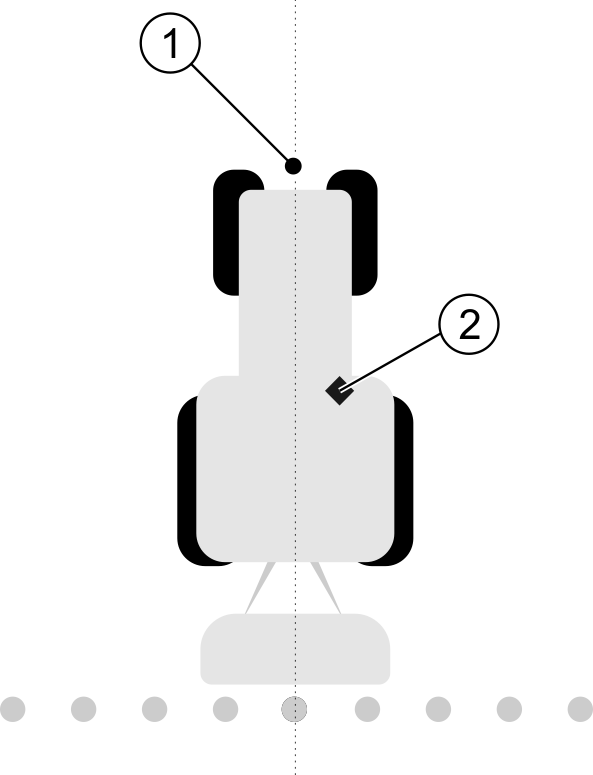

GPS mottagare vänster/höger
Här anger du hur långt åt vänster eller åt höger från fordonets resp. traktorns längsgående axel GPS mottagaren är monterad.
Ange GPS mottagarens position
GPS mottagarens position som du har angett i applikationen Tractor-ECU ignoreras av TRACK-Leader när du använder maskinprofilerna. Därför måste du här ignorera värdena från applikationen Tractor-ECU.
Möjligt värde:
- ▪
- Ange ett negativt värde, t.ex.: - 0.20m
- Om GPS mottagaren befinner sig till vänster om den längsgående axeln.
- ▪
- Ange ett positivt värde, t.ex.: 0.20m
- Om GPS mottagaren befinner sig till höger om den längsgående axeln
GPS mottagare fram/bak
GPS mottagarens avstånd från bearbetningspunkten. Bearbetningspunkten är t.ex. bommarna för en fältspruta. Hos en gödningsspridare är det spridningsskivorna.
GPS mottagarens position som du har angett i applikationen Tractor-ECU ignoreras av TRACK-Leader när du använder maskinprofilerna. Därför måste du här ignorera värdena från applikationen Tractor-ECU.
Möjligt värde:
- ▪
- Ange ett negativt värde, t.ex. - 4,00 m
- Om GPS mottagaren befinner sig till bakom bearbetningspunkten.
- ▪
- Ange ett positivt värde, t.ex. 4,00 m
- Om GPS mottagaren befinner sig till framför bearbetningspunkten.
Arbetsställningssensor
Har en arbetsställningssensor monterats på maskinen?
Arbetsställningssensorn är en sensor som känner av om ett jordbruksredskap är påslaget och överför denna information till terminalen. Många traktorer har denna sensor och den kan nås via signaluttaget.
Möjligt värde:
- ▪
- "Ja"
- ▪
- "Nej"
Inverterad sensorlogik
Är sensorlogiken för arbetsställningsensorn inverterad?
- ▪
- „Ja“ - Registreringen av bearbetningen börjar, när arbetsställningssensorn inte är upptagen. Den avslutas när arbetsställningssensorn blir upptagen.
- ▪
- „Nej“ - Registreringen av bearbetningen börjar, när arbetsställningssensorn är upptagen. Den avslutas när arbetsställningssensorn inte längre är upptagen
Maskinmodell
Den här parametern bestämmer på vilket sätt arbetsbalken ska följa efter symbolen för GPS mottagaren.
Möjligt värde:
- ▪
- "självgående"
- Inställning för självgående jordbruksredskap.
- ▪
- "dragen"
- Inställningar för jordbruksredskap som dras av en traktor.
- ▪
- "avaktiverad"
- Inställning för redskap.
Bildskärm-Lightbar
Typ av bildskärm-Lightbar.
Möjligt värde:
- ▪
- ”avaktiverad”
- Deaktiverar bildskärm-Lightbar
- ▪
- ”Grafisk”
- Aktiverar bildskärm-Lightbar i grafikläget
- ▪
- ”Textvariant”
- Aktiverar bildskärm-Lightbar i textläget
- ▪
- ”SECTION-View”
- Aktiverar SECTION-View
Redskapstyp
Använd den här parametern för att bestämma typen av jordbruksredskap.
Det finns följande redskapstyper:
- ▪
- Spruta
- ▪
- Gödningsspridare
- ▪
- Såningsmaskin
- ▪
- Skördemaskin
- ▪
- Obestämt system

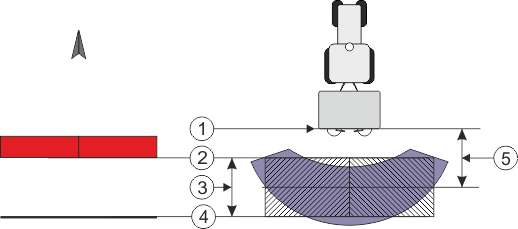

En gödningsspridares spridningsbild
Om du vill att spridningen vid körningen över vändtegen eller över en yta som ska bearbetas ska vara exakt, kan du specificera spridningsbilden hos din gödningsspridare.
Använd följande parametrar för att bestämma spridningsbilden hos gödningsspridaren:
- ▪
- "Spridningsvidd"
- Detta är avståndet mellan spridningsskivorna och spridningsbildens mitt.
- Spridningsvidd =(arbetslängd/2) + (avstånd mellan avstängningslinje och spridningsskivor)
- ▪
- "Arbetslängd"
- Avstånd mellan avstängningslinje och påslagningslinje.
Förfarande
Det här måste du göra för att parametern ska visas i listan:
- 1.
- Ställ in parametern ”Redskapstyp” till ”Gödningsspridare”.
- ⇨
- Parametrarna ”Spridningsvidd” och ”Arbetslängd” visas i menyn.
Redskapsförskjutning
Den här parametern kan du använda för att ställa in förskjutningar hos arbetsbredden åt vänster eller höger. Ange med hur många cm arbetsbreddens mitt är förskjuten i förhållande till traktorns mitt.
Möjligt värde:
- ▪
- Ange ett positivt värde, t.ex. 90 cm
- Om redskapet är förskjutet åt höger.
- ▪
- Ange ett negativt värde, t.ex. -90 cm
- Om redskapet är förskjutet åt vänster.
Funktionssätt
Om du ger denna parameter ett annat värde än 0, då sker följande:
- ▪
- På arbetssidan visas en röd styrlinje som tecknas med ett avstånd till den blåa styrlinjen.
- ▪
- Arbetsbalken förskjuts åt en sida. Exakt i dess mitt löper den blåa styrlinjen.
Efter att redskapsförskjutning har ställts in måste du hantera TRACK-Leader på ett lite annorlunda sätt:
- 1.
- Styr fordonet så att pilen alltid följer den röda linjen. Arbetsbalkens mitt följer då den blåa styrlinjen.
Styrlinjer vid förskjutna redskap
