Bearbeta vändteg

I vändtegen kan du skapa styrlinjer som löper runt om fältet.

Fördelar:

▪: Du kan bearbeta vändtegen efter fältets inre delar. Därmed finns efter bearbetningen av vändtegen inga sprutmedelsrester kvar på däcken.

▪: SECTION-Control stänger av sektionerna, vilka befinner sig i vändtegsområdet under fältbearbetningen.

Begränsningar:

▪: Vid bearbetning av vändtegen kan den automatiska styrningen TRACK-Leader TOP inte användas. Föraren måste alltid styra maskinen manuellt.

Funktionssymbol	Alternativ funktionssymbol	Programvaran befinner sig i detta tillstånd när symbolen visas	Detta sker när du trycker på funktionstangenten bredvid symbolen
		Fältgränsen har i fortfarande inte registrerats.	Kan inte tryckas in.
		Vändteg är inte aktiverad. Det visas först när fältgränsen har registrerats.	Hämtar en sida när du kan definiera vändtegen.
		Du kan nu bearbeta fältets inre yta. SECTION-Control bearbetar endast den inre delen av fältet. Sektionerna stängs av vid övergången till vändtegen. Parallell körning i fältets inre delar har aktiverats.	I vändtegen visas styrlinjer.
		Du kan nu bearbeta vändtegen.	Parallell körning i fältets inre delar skall aktiveras. Håll funktionsknappen intryckt under tre sekunder för att radera vändtegen.

Parameter

Du måste ställa in följande parametrar:

▪: "Vändtegsbredd"

: Här anger du hur bred vändtegen ska vara. Som utgångslägen kan du använda arbetsbredden hos den bredaste maskinen, till exempel fältsprutan.

▪: "Styrlinjeavstånd"

: Här anger du hur långt avstånd det ska vara mellan styrlinjerna. Det motsvarar som regel arbetsbredden hos det arbetsredskap om används.

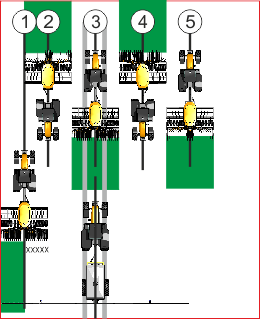

▪: "Halvsidoläge"

: Parameter endast för såningsmaskiner.

: Ställ in parametern till "ja" om du med såmaskinen vill skapa körfält för fältspetsen och därmed skapa båda körfälten i en överkörning.

: I detta läge skapas styrlinjerna så att såmaskinen kan arbeta med bara en halv arbetsbredd vid den första eller vid den andra överkörningen.

Förfarande

þ: Ett fält med fältgräns är laddat.

1.: Starta ny navigation.

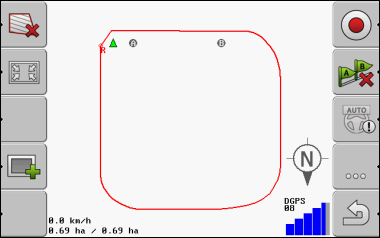

⇨: Ett fält med fältgränser och med en omarkerad vändteg visas.

2.: - Hämta vändtegens parametrar.

⇨: Parametrarna visas.

3.: Ange parametrarna.

4.: "OK" - Bekräfta inmatningen.

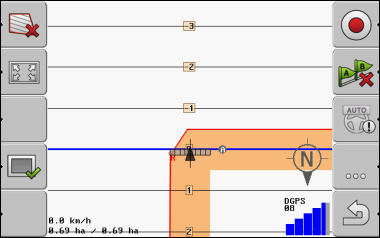

⇨: På arbetssidan markeras vändtegsområdet med orange färg.

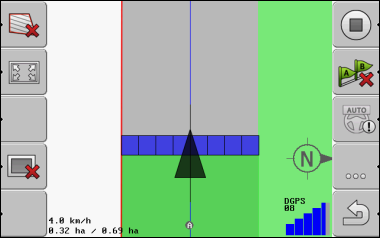

5.: Bearbeta fältets inre del.

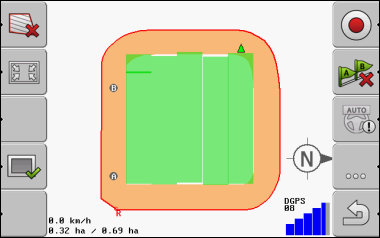

⇨: Efter bearbetningen är fältets inre del grön och vändtegen är orange:

6.: - Aktivera parallellkörningen i vändtegen.

⇨: - visas på arbetssidan.

⇨: Vändtegen markeras grått.

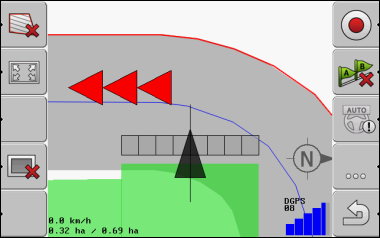

⇨: I vändtegen visas styrlinjer.

7.: Bearbeta vändtegen.

⇨
