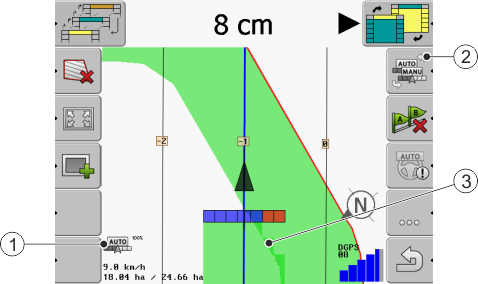

Information på arbetssidan
Så fort du startat navigationen, visas arbetssidan. Härifrån kan du utföra alla andra uppgifter som du behöver under fältarbeten.

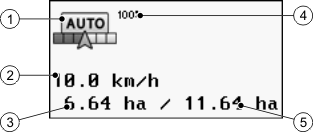

Den information som visas i arbetsbilden ser olika ut beroende av om parametern "SECTION-Control är inställd på "ja" eller "nej".

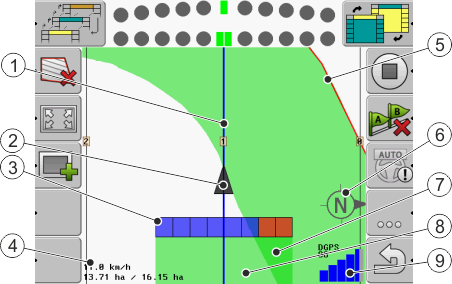

Styrlinjer
Styrlinjerna är hjälplinjer som hjälper dig att köra parallellt.
Det finns tre typer av styrlinjer:
- ▪
- AB-linje - Det är den första styrlinjen. På bildskärmen markeras den alltid med bokstäverna A och B.
- ▪
- Aktiverad styrlinje - det är den styrlinje som fordonet följer för närvarande. Den linjen är blå.
- ▪
- Icke aktiverade styrlinjer - styrlinjer som inte är aktiverade.
Ange GPS mottagarens position
Den gråa pilen mitt över arbetsbalken motsvarar GPS mottagarens position.
Arbetsbalkar
Arbetsbalken symboliserar jordbruksredskapet. Den består av flera fyrkanter. Varje fyrkant motsvarar en sektion. Fyrkanternas färger kan förändras under arbetet.
Se även: Använda SECTION-View
Fältgräns
Fältgräns visar programvaran fältets exakta position och fungerar som utgångspunkt för beräkningen av fältets totala yta.
Körda och bearbetade ytor
Ytorna bakom maskinsymbolen markeras med grön färg. Den gröna färgen kan beroende på konfigurationen ha följande betydelse:
- ▪
- Körda ytor
- Om du endast använder TRACK-Leader markeras den körda ytan. Den markeras oavsett om maskinen har bearbetat ytan under körningen eller inte.
- ▪
- Bearbetade ytor
- Om du använder SECTION-Control, markeras bearbetade ytor. Ytor, som maskinen har kört på men inte bearbetat, markeras däremot inte.
Om du vill att programvaran endast skall grönmarkera bearbetade ytor, måste du göra följande:
- ▪
- Aktivera SECTION-Control
eller
- ▪
- Montera arbetsställningssensor och aktivera denna
- Arbetsställningssensorn känner av om ett jordbruksredskap befinner sig i arbetsställning och överför denna information till terminalen.
GPS-anslutningens status
Visar statusen hos DGPS-anslutningen.
