Registrera fältgräns genom fältrundkörning
För att registrera fältgränsen direkt på terminalen måste du köra runt fältet. Ju noggrannare du är när du kör runt fältet desto mer exakt sker växlingen av sektionerna i gränsområdet.
Noggrannheten hos GPS-signalen är mycket viktig:
- ▪
- Om du har den möjligheten, använd en så exakt GPS-signal som möjligt, till exempel RTK.
- ▪
- Om du arbetar med DGPS, kalibrera GPS-signalen var 15:e minut. För att göra det avbryter du registreringen (symbol
) och kör fram till referenspunkten. Efter kalibreringen kör du tillbaka till det ställe där du avbröt rundkörningen.
Grundläggande tillvägagångssätt - utan ISOBUS-jobbdator och utan SECTION-Control
Förfarande
Så har kör du runt fältet om du arbetar utan en ISOBUS-jobbdator och utan SECTION-Control:
- þ
- Parameter ”SECTION-Control” är avaktiverad.
- þ
- Du har valt en maskinprofil som passar till ditt fordon.
- 1.

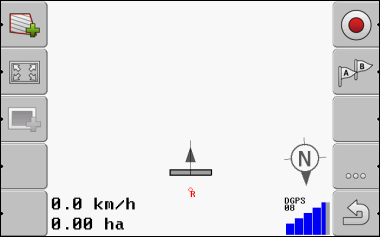

- Starta en ny navigation.
- 2.
- Om du arbetar utan RTK, sätt referenspunkten eller kalibrera GPS-signalen.
- 3.
- Tryck på den här funktionssymbolen för att tala om för terminalen att redskapet arbetar. Om en arbetsställningssensor är monterad på redskapet (eller traktorn) och är konfigurerar i maskinprofilen, visas inte den här symbolen. I detta fall märker terminalen automatisket att redskapet arbetar.
- 4.
- Starta redskapet resp. placera det i arbetsställning.
- 5.
- Kör runt fältet. Försök att köra med redskapets yttre del direkt vid fältets kant. Om du märker att arbetsbredden är en annan än redskapsbredden, stanna och korrigera parametern ”Arbetsbredd” i maskinprofilerna. Under tiden som fältrundkörningen görs kan du till och med ställa in parametern något högre och sedan köra med ett konstant avstånd till fältets kant.
- ⇨

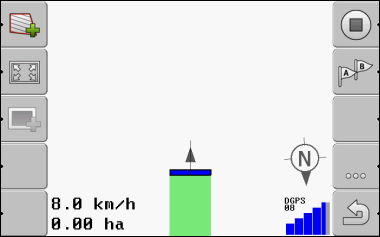

- Efter den första centimetern ser du på bildskärmen att en yta markeras grönt bakom fordonssymbolen. Den gröna färgen markerar den bearbetade ytan.
- 6.

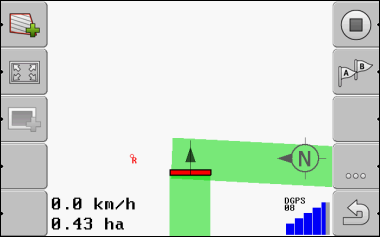

- Kör runt hela fältet.
- 7.
- Stanna när du har kört runt fältet.
- Tryck på den här funktionssymbolen för att markera fältgränsen runt om den grönmarkerade ytan.- ⇨
- På navigationsbildskärmen dras en röd linje runt fältet. Det är fältgränsen.
- ⇨
- I beräkningsområdet visas nu den beräknade fältytan.
- ⇨
- Eftersom du befinner dig i närheten av fältgränsen börjar terminalen att pipa och på bildskärmen visas varningsmeddelandet ”Fältgräns”.
På så sätt kan du spara en registrerad fältgräns.
Fältrundkörning med SECTION-Control
Om du arbetar med SECTION-Control gör du på nästan samma sätt som finns beskrivet för det grundläggande tillvägagångssätet.
Viktigt:
- ▪
- En ISOBUS-jobbdator måste vara ansluten.
- ▪
- Innan registreringen av fältgränsen måste du i inställningarna aktivera parametern ”SECTION-Control”.
- ▪
- Funktionssymbolerna och ersätts med den här symbolen
. I steg 3 i det grundläggande tillvägagångssättet måste du därmed aktivera det automatiska läget hos SECTION-Control. Den bearbetade ytan markeras automatiskt så snart redskapet arbetar.
Fältrundkörning med en traktor, fyrhjuling eller ett annat fordon utan arbetsredskap
Många gånger är det fördelaktigt att köra runt fältet med ett fordon som inte drar något arbetsredskap.
Viktigt:
- ▪
- Du måste montera terminalen och GPS mottagaren på fordonet.
- ▪
- Du behöver en maskinprofil för fyrhjulingsfordonet. Ange mycket exakt GPS mottagarens position och arbetsbredden.
- ▪
- Halva arbetsbredden motsvarar avståndet från fordonets mitt till fältgränsen. Håll detta avstånd under hela fältrundkörningen.
