Konfigurera TRACK-Leader
Styrlinjenumrering
Denna parameter avgör av vilken typ och på vilket sätt de skapade styrlinjerna ska numreras.
Möjligt värde:
- ▪
- "absolut"
- Styrlinjerna har fasta nummer. AB-linjen får nummer 0. Styrlinjerna till vänster och till höger om AB-linjen numreras.
- ▪
- "relativ"
- Styrningslinjerna numreras varje gång på nytt, när maskinen aktiverar en ny styrlinje. Den aktiverade styrlinjen har alltid nummer 0.
Segment-läge
När du använder funktionen ”Segment” kan du bestämma om markeringen av de styrlinjer som ska bearbetas ska förändras under arbetet.
Möjliga inställningar
- ▪

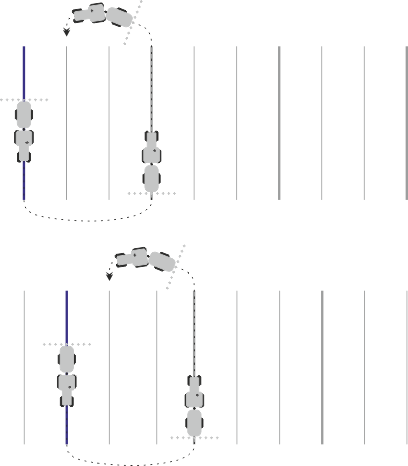

- ”absolut” – de styrlinjer som var markerade från början förblir alltid markerade, även om du följer en annan styrlinje som inte är markerad:
- ▪

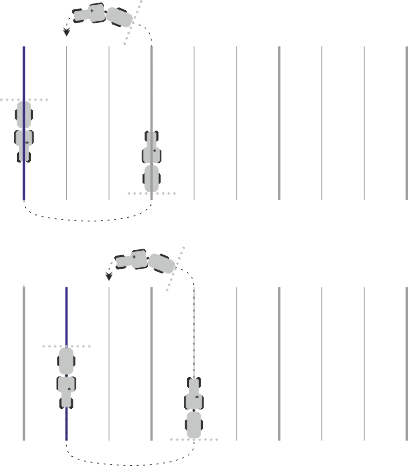

- ”relativ” – med den här inställningen förskjuter sig samtliga markeringar så snart du följer en linje som tidigare inte var markerad:
Känslighet
Inställning av känsligheten för Lightbar.
Med hur många centimeters avvikelse skall en lysdiod slås på för Lightbar?
- ▪
- Standardvärde: 30cm
- Detta värde innebär en känslighet på 15 cm åt höger och 15 cm åt vänster.
Prognos
Denna parameter bestämmer hur många meter framför fordonet prognosvyn på bildskärm-Lightbar, fordonets framtida position, skall beräknas.
- ▪
- Standardvärde: 8m

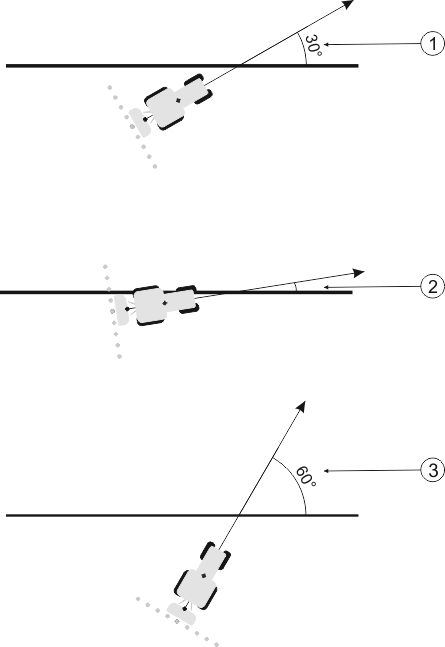

Svängningsvinkel
Med den här parametern kan du ställa vid vilken vinkel systemet aktiverar en styrlinje. Om vinkeln mellan fordon och styrlinje är mindre än den inställda vinkeln aktiveras styrningslinjen. Om vinkeln är större ignoreras styrningslinjen.
- ▪
- Standardvärde: 30 grader.
- ▪
- Värde för TRACK-Leader TOP: 85 grader
Dist. Konturpunkter
Vid registreringen av "AB linje" i konturläge sparas punkter kontinuerligt. Ju fler punkter det finns, desto exaktare blir styrlinjen. Det gör dock arbetet vid terminalen långsammare.
Parametern fastställer med vilket avstånd punkterna skall ställas in. Det optimala värdet kan skilja sig för varje fält och för varje maskin.
- ▪
- Standardvärde: 500 cm
