Kalibrera GPS-signalen

Vid kalibreringen av GPS-signalen måste GPS mottagaren vara på exakt samma plats som vid inställningen av referenspunkten.

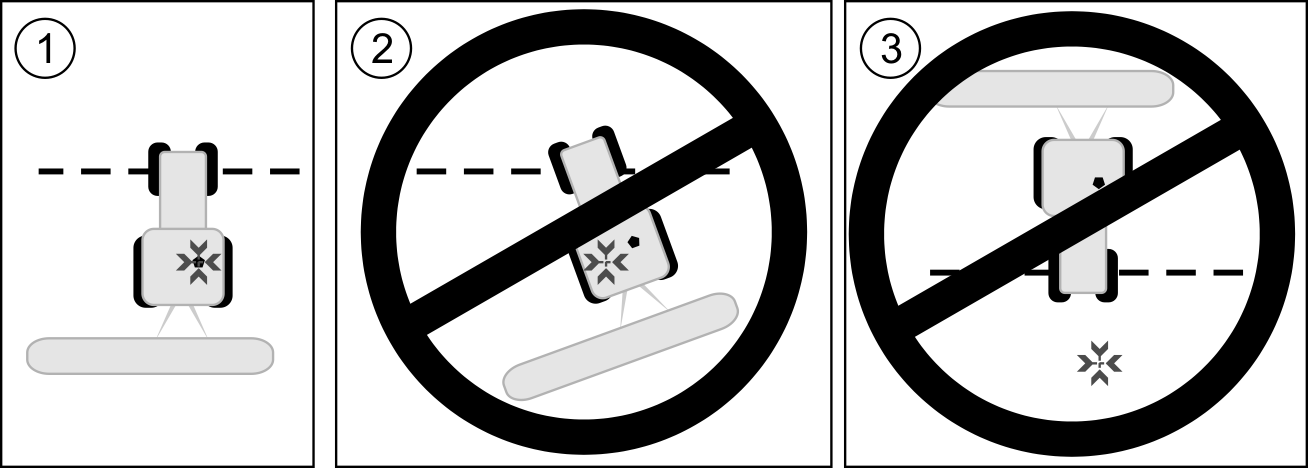

 Position des Traktors beim Kalibrieren
GPS mottagarens position i förhållande till referenspunkten vid kalibrering av GPS-signalen
 Legende_Symbol Referenzpunkt
Referenspunktens position
 Legende_Symbol_GPS-Antenne
GPS mottagare på traktorhyttens tak



När skall man kalibrera?



Du måste kalibrera GPS-signalen i följande fall:
▪
Före varje arbetsstart
▪
Om fastställer att du kör i körfältet, men bildskärmen visar en avvikelse.


▪
Om en röd triangel intill funktionssymbolen  FS_GPS-Signal muss kalibriert werden blinkar
 GPS-Signal kalibrieren



Förfarande



1.
Kör till ”Referenspunkt” vid fältinfarten.
2.
Ställ traktorn med båda framhjulen på linjen.
Traktorn måste stå i samma vinkel som vid inställningen av referenspunkten. Avståndet från den fasta punkten vid vägkanten måste vara samma som vid inställningen av referenspunkten.
3.
 FS_Weitere Funktionssymbole anzeigen - måste tryckas in.
4.
 FS_Antenne grau - måste tryckas in.
5.
 FS_referenzpunkt setzen - måste tryckas in.
⇨
Programmet bestämmer den aktuella positionen under 15 sekunder. Vid en ny kalibrering av referenspunkten skrivs den gamla kalibreringen över.
⇨

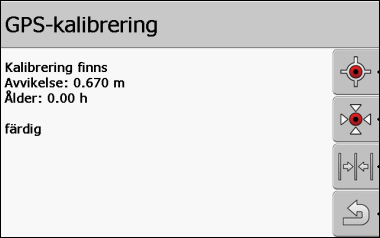

Följande skärmbild visas:

6.
 FS_Zurück - tillbaka
På sidan GPS-kalibrering visas nu följande parameter.
▪
Avvikelse

Visar avvikelse för referenspunkten sedan inställningen av referenspunkten. Med detta värde flyttas alla fältdata. Avvikelsen bestäms på nytt vid kalibreringen av GPS-signalen.
▪
Ålder

För hur många timmar sedan kalibrerades GPS-signalen senast. Efter punkten visas en hundradels av en timme. Till exempel: 0.25 h = en kvart = 15 minuter
