Flera styrlinjer

Om du måste ändra bearbetningsriktningen på fältet flera gånger kan du skapa upp till fem AB-linjer.

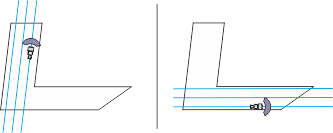

 Beispiel mehrere Führungslinien
Ett fält som bearbetas med hjälp av flera styrlinjer.



Förfarande



þ
Styrningsläge "Multi-utjämnad kontur“ eller "Multi A-B" är aktiverat.
1.
Skapa den första AB-linjen. Se till att ett tal mellan 1 och 5 visas på den funktionssymbol som du använder. Detta är namnet på styrlinjepaketet.
2.
Bearbeta fältet längs dessa styrlinjer.
3.
 AB-Linie wechseln BT1N - Byt styrlinjepaket. På den här funktionssymbolen visas alltid numret på nästa styrlinjepaket.
⇨
Alla styrlinjer försvinner.
⇨
På funktionssymbolen visas ett nytt tal.
4.
- Skapa nu en ny AB-linje i en valfri riktning.
5.
Bearbeta fältet längs dessa styrlinjer.
6.
När du trycker på funktionsknappen  AB-Linie wechseln BT1N igen, ökas talet på funktionssymbolen igen och du kan skapa en ny AB-linje. Om du inte skapar en ny AB-linje, visas existerande AB-linjer efter varandra.
