Ändra parametern tröghet

Nu måste du anpassa parametrarna ”Tröghet vid TILL” och ”Tröghet vid FRÅN”.

Förfarande

1.: Ändra parametern enligt tumregeln:
- Om fältsprutan växlar för sent, behöver du mer tid. Trögheten måste höjas.
- Om fältsprutan växlar för tidigt behöver du mindre tid Trögheten måste sänkas.

2.: Beräkna nytt värde för parametern.
Kör detta steg separat för parametern ”Tröghet vid TILL” eller ”Tröghet vid FRÅN”
Om fältsprutan slås på eller stängs av för sent:
Höj den aktuella trögheten för korrigeringsvärdet
Om fältsprutan slås på eller stängs av för tidigt:
Sänk den aktuella trögheten för korrigeringsvärdet

Exempel

En fältspruta kör med en hastighet på 8 km/h. Det motsvarar 0,22 cm/ms.

Efter den andra körningen mäts avstånd P. Det var 80 cm.

Den aktuella inställda parametern ”Tröghet vid FRÅN” är 450 ms.

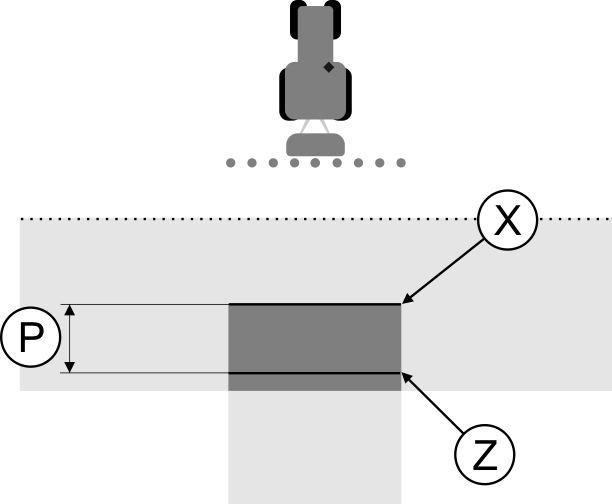

Fältsprutan stängs av för sent vid körning på en bearbetad yta. Punkt Z befann sig i körriktningen före Punkt X. Linjerna markerades som på följande bild:

Vid körning på den bearbetade ytan, stängdes fältsprutan av för sent

1.: Beräkna korrigeringsvärdet:
: [Hastighet på fältsprutan] = Korrigeringsvärdet
80 : 0,22 = 364

2.: Beräkna nytt värde för parametern ”Tröghet vid FRÅN”.
Eftersom fältsprutan stängs av för sent, måste ”Tröghet vid FRÅN” för korrigeringsvärdet höjas:
364 (Korrigeringsvärde) + 450 (Inställt ”Tröghet vid FRÅN”) = 814 (Nytt ”Tröghet vid FRÅN”)

3.: Ange värde 814 för parametern ”Tröghet vid FRÅN”.

Exempel

En fältspruta kör med en hastighet på 8 km/h. Det motsvarar 0,22 cm/ms.

Efter den andra körningen mäts avstånd P. Det var 80 cm.

Den aktuella inställda parametern ”Tröghet vid FRÅN” är 450 ms.

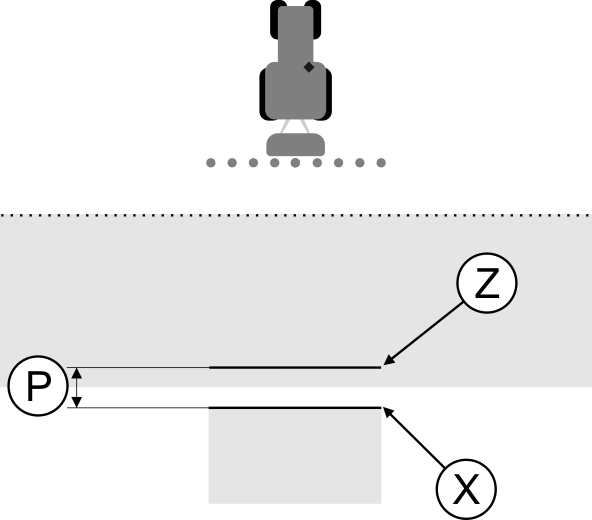

Fältsprutan stängs av för tidigt vid körning på en bearbetad yta. Punkt Z befann sig i körriktningen efter Punkt X. Linjerna markerades som på följande bild:

Vid körning på den bearbetade ytan, stängdes fältsprutan av för tidigt.

1.: Beräkna korrigeringsvärdet:
[Avstånd P] : [Hastighet på fältsprutan] = Korrigeringsvärdet
80 : 0,22 = 364

2.: Beräkna nytt värde för parametern Tröghet vid FRÅN”.
Eftersom fältsprutan slås på eller stängs av för tidigt, måste „Tröghet vid FRÅN” för korrigeringsvärdet sänkas:”
450 (Inställt ”Tröghet vid FRÅN””) - 364 (Korrigeringsvärde) = 86 (Nytt ”Tröghet vid FRÅN”)

3.: Ange värde 86 för parametern ”Tröghet vid FRÅN”.
