Bedienungsanleitung - Grenzen der Ausbringung markieren

Grenzen der Ausbringung markieren - für Trägheit Korrektur bei Ein

In dieser Phase müssen Sie markieren, wo Ihre Feldspritze beginnt auszubringen, wenn Sie eine bearbeitete Fläche verlässt. Sie müssen auch festlegen, wo sie in der Zukunft mit der Ausbringung beginnen soll.

Dadurch erfahren Sie, ob die Feldspritze zu spät oder zu früh einschaltet.

Die folgenden Abbildungen zeigen, welche Linien Sie auf dem Feld markieren müssen, um den Parameter „Trägheit Korrektur bei Ein“ berechnen zu können.

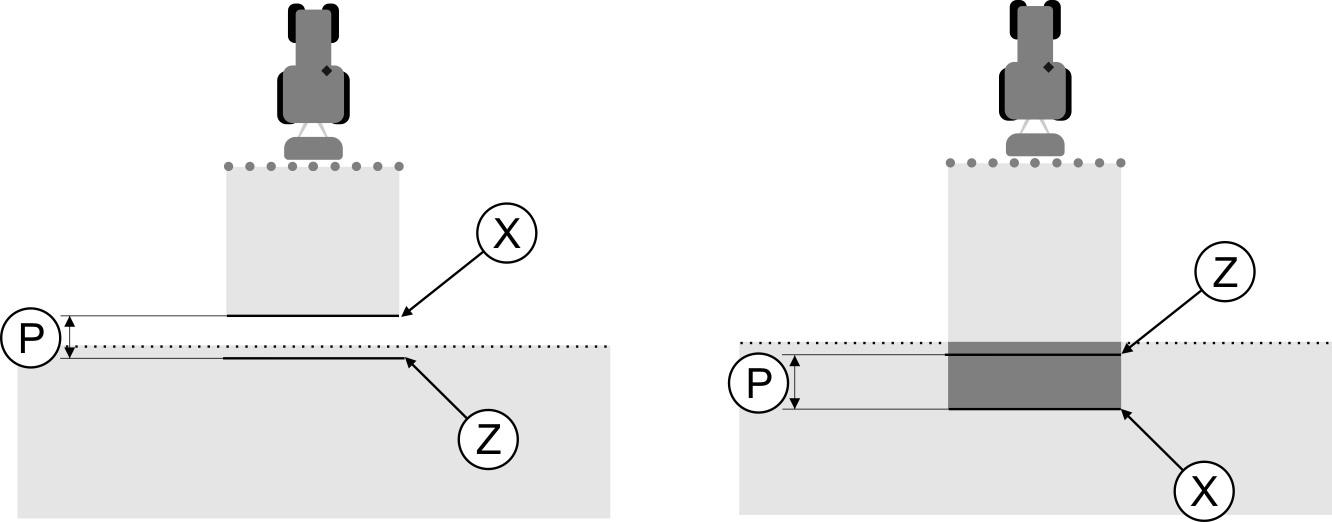

Linien für den Parameter "Trägheit Korrektur bei Ein". Links: Feldspritze schaltet zu spät ein. Rechts: Feldspritze schaltet zu früh ein.

P	Abstand zwischen der gewünschten Ausbringlinie Z und der tatsächlichen Ausbringlinie X in cm	X	Tatsächliche Ausbringlinie Hier beginnt die Feldspritze auszubringen.
		Z	Gewünschte Ausbringlinie Hier soll die Feldspritze beginnen auszubringen. Eine geringe Überlappung von 10 cm sollte dabei aufgrund der Druckaufbauzeit geplant werden.

In beiden Fällen (links und rechts) ist der Parameter „Trägheit Gerät bei Ein“ falsch eingestellt:

▪: Links: Feldspritze schaltet zu spät ein. Trägheit muss erhöht werden.

▪: Rechts: Feldspritze schaltet zu früh ein. Trägheit muss reduziert werden.

Vorgehensweise

1.: Vergleichen Sie die Markierungen auf dem Feld mit den Zeichnungen.

⇨: Sie wissen jetzt, ob die Feldspritze zu spät oder zu früh einschaltet.
