SECTION-Controli konfigureerimine
Sellel konfiguratsioonietapil konfigureeritakse ISOBUS-juhtseadise osalaiuste aktiveerimine.
Rakendus tunneb iga ISOBUS-juhtseadise ära selle ISO-ID järgi ja loob iga jaoks eraldi profiili. Nii saate väetiselaoturi jaoks konfigureerida hoopis teised parameetrid kui oma külvimasina või pritsi jaoks.
Toimingud
– Avage rakendus TRACK-Leader.- 2.
- Puudutage valikut „Sätted”.
- 3.
- Puudutage valikut „SECTION-Control”.
- ⇨
- Kuvatakse loend kõigist ISOBUS-juhtseadistest, mis on millalgi olnud terminaliga ühendatud. Alati, kui ühendate terminaliga uue ISOBUS-juhtseadise, luuakse uus profiil.
- ⇨
- Selles loendis kuvatakse ka rakenduse Virtual ECU virtuaalsed juhtseadised.
- 4.
- Vajutage ISOBUS-juhtseadise nimel, mille jaoks soovite SECTION-Controli konfigureerida. Ühendatud juhtseadis on märgitud rohelise punktiga.
– Avage parameetrite loend.- ⇨
- Kuvatakse seadistatud parameetrite loend.
- 6.
- Muutke parameetreid. Järgmisel leheküljel on nende selgitused.
– Valikuliselt võite kustutada ka juhtseadise profiilid.SECTION-Controli parameetrid
Ülekatte aste
Ülekatte aste kiilukujulise ala töötlemisel.
Seatud Ülekatte aste mõjutab väliste osalaiuste korral parameeter Ülekatte tolerants.
Võimalikud väärtused:
- ▪
- 0% – iga osalaius lülitub töödeldud alalt lahkumise korral alles siis sisse, kui alalt lahkutakse täielikult. Töödeldud alale sõitmisel lülitub osalaius välja alles siis, kui osalaius on 1% üle töödeldava ala.
- ▪
- 50% – iga osalaius lülitub töödeldud alalt lahkumise korral alles siis sisse, kui see lahkub alalt 50% ulatuses. Töödeldud alale sõitmisel lülitub osalaius välja alles siis, kui osalaius on 50% üle töödeldava ala. 50% Ülekatte aste korral Ülekatte tolerants mingit mõju ei avalda.
- ▪
- 100% – iga osalaius lülitub töödeldud alalt lahkumise korral kohe sisse, kui see lahkub alalt 1% ulatuses. Töödeldud alale sõitmisel lülitub osalaius välja alles siis, kui osalaius on 100% üle töödeldava ala.
Ülekatte tolerants
Kasutage seda parameetrit lubatud ülekatte määratlemiseks. Välimised osalaiused aktiveeritakse alles siis, kui ülekate on suurem kui selle parameetri väärtus.
Ülekatte tolerants puudutab üksnes välist vasakut ja paremat osalaiust. Muid osalaiusi see parameeter ei puuduta.
Järgmistel joonistel on kujutatud, kuidas mõjub parameeter Ülekatte tolerants, kui Ülekatte aste on 0% Seatud ülekattetolerantsid on esitatud jooniste all.
Ülekatte tolerants ülekatte astme 0% korral – mõlemal juhul tehti tööd 25 cm ülekattega.
Kui olete seadistanud parameetri Ülekatte aste väärtusele 100%, on parameetril Ülekatte tolerants töödeldud alast lahkumisel oluline roll. Näiteks juba töödeldud pööramisalas pööramisel.
Ülekatte tolerants 100%-lise ülekatteastme korral – mõlemal juhul liiguti töödeldud alast ära 25 cm võrra.
Võimalikud väärtused:
Soovitus: Kui töötate DGPS-iga, ei tohi ülekatte tolerants olla väiksem kui 30 cm. Suurte osalaiustega tööseadmete korral, nt väetiselaoturid, seadistage vastava suurusega väärtused:
- ▪
- Tolerants 0 cm
- Väline osalaius lülitatakse välja, kui olete töödeldavat ala minimaalselt ületanud. Kui väljute minimaalsest alast, lülitub väline osalaius uuesti sisse.
- ▪
- Muu väärtus
- Väline osalaius lülitatakse sisse või välja, kui ülekate on väärtusest suurem.
- ▪
- Maksimaalne väärtus
- Pool välise osalaiuse laiusest.
Põllupiiri ülekatte tolerants
Kasutage seda parameetrit, et vältida, et põllupiiril aktiveeritaks osalaiused väikseima ülekatte korral.
Parameeter töötab ülekatte tolerantsina, kuid toimib vaid põllupiiri ületamisel.
Enne kauguse muutmist tehke kindlaks, et see praegu keskkonnale ja ümbritsevale ohutu on.
Ülekatte düüsid (EDS)
Seda parameetrit saab seadistada ainult üksikute düüside aktiveerimisega põllupritsidel. Muude süsteemide korral seda ei kuvata.
Kasutage seda parameetrit, et seadistada mitu düüsi samal ajal töötama peavad.
Viivitus
Viivitus on terminalist käsu saatmise ja masina käsu täitmise vaheline aeg.
See aeg on iga masina puhul erinev.
Konfiguratsiooniks on olemas kaks parameetrit:
- ▪
- Viivitus sisselülitamisel (sisselülitamise ajal)
- ▪
- Viivitus väljalülitamisel (väljalülitamise ajal)
Mõlema parameetri väärtused antakse standardselt ühendatud juhtseadise poolt ette ja neid ei saa muuta. Need parameetrid kuvatakse hallina ja nende nimes on sõna „Seade“.
Selleks et juhtseadise poolt etteantud viivitusaegu kohandada, saate seadistada parameetreid „Viivituse parandus sisselülitamisel“ või „Viivituse parandus väljalülitamisel“. Seejärel tehakse juhtseadise poolt etteantud väärtuste ja terminalis seadistatud väärtuste tasaarvestus.
Juhis
Viivitusaegade parandus rakenduse TRACK-Leader kaudu ei ole kõigi masinatootjate jaoks saadaval. Tootja HORSCH masinate jaoks ei saa viivitusaegu rakenduse TRACK-Leader kaudu kohandada. Võtke tootjaga ühendust, kui soovite nende masinate viivitusaegu kohandada.
Näide
Kui taimekaitsepritsi puhul sõidab sektsioon üle juba töödeldud ala, siis tuleb see koheselt välja lülitada. Selleks saadetakse tarkvarast sektsiooni ventiilile signaal väljalülitamiseks. Seeläbi suletakse ventiil ja voolikus langetatakse rõhku. See toimub senikaua, kuni pihustitest enam midagi ei väljastata. See kestab umbes 400 millisekundit.
Tulemuseks on, et sektsioonis toimub kattuv väljastus 400 millisekundi jooksul.
Selle takistamiseks peab parameetri „Viivitus väljalülitamisel“ seadistama väärtusele 400 ms. Nüüd saadetakse signaal sektsiooni ventiilile 400 millisekundit varem. Seeläbi saab väljastuse täpselt õigeks ajahetkeks katkestada.
Järgmisel joonisel on selgitatud, kuidas viivitus toimib. Joonisel kujutatakse reaalset käitumist, mitte kuvaril olevat näitu.
Viivituse parandus väljalülitamisel on seadistatud väärtusele 0. Kui seadistatud viivitusaeg on liiga lühike, siis toimub kattuv väljastus.
Võimalikud väärtused:
- ▪
- „Viivituse parandus sisselülitamisel“
- Sisestage siia viivituse parandus sektsiooni sisselülitamisel. Kui sektsioon reageerib sisselülitamise signaalile liiga hilja, siis suurendage seda väärtust.
- Nt
- –
- Magnetventiiliga armatuur 400 ms
- –
- Elektrimootoriga armatuur 1200 ms
- ▪
- „Viivituse parandus väljalülitamisel“
- Sisestage siia viivituse parandus sektsiooni väljalülitamisel. Kui sektsioon reageerib väljalülitamise signaalile liiga hilja, siis suurendage seda väärtust.
- Nt
- –
- Magnetventiiliga armatuur 300 ms
- –
- Elektrimootoriga armatuur 1200 ms
Masina mudel
See parameeter määrab, kuidas peaks edenemisriba GPS-vastuvõtja sümboli taga kuvatama.
Võimalikud väärtused:
- ▪
- „lisaseade“
- Lisaseadmete säte.
- ▪
- „iseliikuv“
- Iseliikuvate põllumajandusseadmete seadistus.
- ▪
- „veetav“
- Traktori abil veetavate põllumajandusseadmete seadistus.
- ▪
- „veetav ja juhitav“
- Säte veetavate seadmete jaoks, millel on tiisel- või käänmikjuhtimine. Näiteks TRAIL-Control funktsiooniga järelveetavad pritsid.
Kuvari diooditabloo
Kuvari diooditabloo liik.
Võimalikud väärtused:
- ▪
- Desaktiveeritud
- Desaktiveerib kuvari diooditabloo
- ▪
- Graafiline
- Aktiveerib kuvari diooditabloo graafikarežiimis
- ▪
- Tekstirežiim
- Aktiveerib kuvari diooditabloo tekstirežiimis
- ▪
- SECTION-View
- Aktiveerib SECTION-View
Seadmete nihe
Selle parameetri abil saate seadistada töölaiuse nihke vasakule või paremale. Sisestage, mitu sentimeetrit on töölaiuse keskjoon nihutatud traktori keskjoonest.
Võimalikud väärtused:
- ▪
- Sisestage positiivne väärtus, nt 90 cm
- Kui seade on nihutatud paremale.
- ▪
- Sisestage negatiivne väärtus, nt -90 cm
- Kui seade on nihutatud vasakule.
Talitlus
Kui sisestate selle parameetri väärtuseks muu kui 0, toimub järgmine.
- ▪
- Töökuval kuvatakse punane juhtjoon, mis joonistatakse sinisest juhtjoonest eemal.
- ▪
- Edenemisribad on ühele poole nihutatud. Täpselt nende keskel kuvatakse sinine juhtjoon.
Seadme nihke seadistamise järel tuleb TRACK-Leaderit veidi teisiti kasutada.
- 1.
- Juhtige sõidukit alati nii, et nool järgiks punast joont. Sel juhul järgib edenemisriba keskkoht sinist juhtjoont.
Nihkega seadme juhtjooned
Kasutusala
Selle parameetri ülesandeks on kohandada SECTION-Control funktsiooni käitumine viinamarjakasvatuspritside kasutamisele.
Osalaiuste aktiveerimine
Võimalikud väärtused:
- ▪
- „Tavaline! – funktsioon on inaktiveeritud.
- ▪
- „Viinamarjakasvatus“ – funktsioon on aktiveeritud.
Tagajärjed
Aktiveeritud viinamarjakasvatusrežiimi puhul muutub SECTION-Control funktsiooni käitumine:
- ▪
- Kui juhtliini ja sõiduki vaheline nurk on üle 30°, lähtub süsteem sellest, et sõiduk pöörab. Sellisel juhul lõpetatakse väljastamine kõigis osalaiustes.
- ▪
- Kõigi osalaiuste korral rakendatakse parameetrit „Põllupiiri ülekatte tolerants“.
Minimaalne pöörderaadius

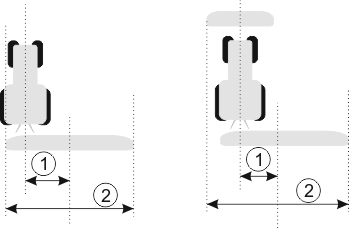

Et jooned ei paikneks pööramisalas 90° nurga all, saate siin sisestada raadiuse, millega sõiduk saab koos lisaseadmega sõita.
Kaugus põllu äärest
Ohutu kaugus põllupiirist Tööseadmed eemaldatakse alati automaatselt poole töölaiuse võrra põllupiirist. Olenevalt sisestusest vähendatakse või suurendatakse ohutut kaugust.
Joonte vahemaa vähendamine
Kui te soovite vähendada juhtjoonte vahet, sisestage siia soovitud väärtus. Juhtjoonte vahe vastab tavaliselt kasutatava tööseadme töölaiusele.
Praegust juhtjoonte vahet võite näha navigeerimiskuval.
