Töökuval kuvatav teave

Kohe kui käivitate navigeerimise, kuvatakse töökuva. Sellel kuval saate teha kõiki toiminguid, mida vajate põllu töötlemisel.

Töökuvale ilmuv teave sõltub sellest, kas on aktiveeritud SECTION-Control.

Käivitusjärgne töökuva, kui SECTION-Control on sisse lülitatud

	Navigeerimisala		Praegune olekuteave
	Edenemisriba		Kompass
	Sõiduki sümbol		SECTION-Controli olek

Järgmistel joonistel on näha, millist muud teavet töö ajal töökuval näidatakse.

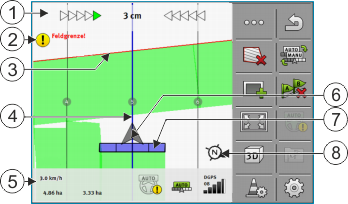

Töökuva töö ajal

	Kuvari diooditabloo		Loendur ja olekuteave
	Põllupiirile lähenemise hoiatus		Nool – tähistab GPS-vastuvõtja asukohta
	Põllupiir		Edenemisriba
	Juhtjoon		Kompass

Vaate suurendamiseks või vähendamiseks töökuval võite kasutada kahe sõrmega suumimise funktsiooni. Kui te soovite vaadet üksnes liigutada, puudutage ekraanil mis tahes kohta ja tõmmake vaadet soovitud suunas.

Peale selle võite te vaadet töörežiimis tsentreerida, puudutades kompassi.

Kui te näete kuva ülemises osas jooni, võite te sõrmega libistades valida erinevaid vaateid.

Juhtjooned

Juhtjooned on abirajad, mis aitavad paralleelselt sõita.

Juhtjooni on kolme liiki:

▪: AB-joon – esimene juhtjoon. Ekraanil on see alati tähistatud tähtedega A ja B.

▪: Aktiveeritud juhtjoon – juhtjoon, mida sõiduk parajasti järgib. See on märgitud siniseks.

▪: Mitteaktiivsed juhtjooned – aktiveerimata juhtjooned.

Kui te olete valinud juhtjoonte komplekti, näete töökuva ülemises osas alati praegu valitud komplekti ja vastavat juhtjoonte vahet.

GPS-vastuvõtja asukoht

Edenemisriba kohal oleva halli noole keskkoht tähistab GPS-vastuvõtja asukohta.

Edenemisriba

Edenemisriba tähistab põllumajandusseadet. See koosneb mitmest nelinurgast. Iga nelinurk vastab ühele osalaiusele. Nelinurkade värv võib töö ajal muutuda.

Vt ka: SECTION-View kasutamine

Loendur ja olekuteave

Selles osas saab vaadata rohkem teavet.

Kuva allosas olevate ringide juures näete, et valida saab mitmete näitude vahel:

1.: libistage sõrmega üle loenduri ala:

⇨: avaneb järgmine kuva.

Arvud

	Kiirus		GPS-signaali kvaliteet
	Rakenduskaardil olev sätteväärtus		Ala: – põllupiirita põllul: juba töödeldud ala. – põllupiiriga põllul: põllu kogupindala.
	Automaatjuhtimise süsteemi olek		Kuvatakse vaid siis, kui olete seadnud põllupiirid: – järelejäänud ala.
	SECTION-Controli olek: – AUTO - SECTION-Control juhib ISOBUSi juhtseadme osalaiuste aktiveerimist. – MANU – ISOBUSi juhtseadet juhitakse käsitsi.

Töölaiuse kuvamine koos osalaiuste olekuga; kui ISOBUSi juhtseadmed on ühendatud

	Masina ja töölaiuse tähistus		Desaktiveeritud osalaius
	Väljastav osalaius		SECTION-Controli töörežiim sellel töölaiusel

Visualiseeritud väljastuskoguste või töötlemiskaartide legend

Legendi tähis

Tähise annab ette juhtseade või ISO-XML-tellimus.

Legend

Põllupiir

Põllupiir näitab rakendusele põllu täpse asukoha ning on põllu kogupindala arvutamise alus.

Läbisõidetud ja töödeldud alad

Masina sümboli taga olevad alad märgitakse rohelise värviga. Rohelisel värvil võib sõltuvalt konfiguratsioonist olla järgmine tähendus:

▪: Läbisõidetud alad

: Kui kasutate üksnes TRACK-Leaderit, märgitakse läbisõidetud ala. See märgitakse sõltumata sellest, kas masin on läbisõidu ajal ala töödelnud või mitte.

▪: Töödeldud alad

: SECTION-Controli kasutamisel märgitakse töödeldud alad. Alasid, mille masin on läbi sõitnud, kuid pole töödelnud, ei märgistata.

Kui soovite, et tarkvara märgiks roheliseks üksnes töödeldud alad, peate tegema järgmist:

▪: aktiveerima SECTION-Controli

või

▪: paigaldama ja aktiveerima tööasendi anduri

: Tööasendi andur tuvastab, et põllumajandusseade on tööasendis ja edastab teabe terminalile.

GPS-ühenduse olek

Näitab DGPS-ühenduse olekut.

Vt ka: DGPS-signaali kvaliteedi kontrollimine
