Bedienungsanleitung - Informacje na ekranie roboczym

Informacje na ekranie roboczym

Ekran roboczy wyświetlany jest po rozpoczęciu nawigacji. Możesz w nim skorzystać ze wszystkich funkcji aplikacji potrzebnych podczas pracy w polu.

Informacje na ekranie roboczym mogą się różnić w zależności od tego, czy aktywne jest SECTION-Control.

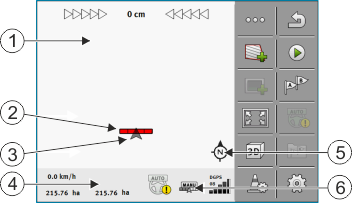

Ekran roboczy po uruchomieniu aplikacji, przy włączonym SECTION-Control

	Obszar nawigacyjny		Informacje o aktualnym stanie maszyny
	Belka robocza		Kompas
	Symbol pojazdu		Stan pracy SECTION-Control

Na następnej ilustracji widać, jakie inne informacje mogą pojawiać się na ekranie roboczym podczas pracy.

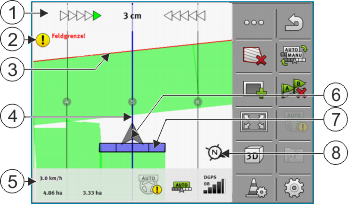

Ekran roboczy podczas pracy

	Wskaźnik kierunku - ekran		Licznik i informacje o aktualnym stanie maszyny
	Ostrzeżenie przed dojazdem do granicy pola		Strzałka symbolizująca pozycję odbiornika GPS
	Granica pola		Belka robocza
	Linia prowadząca		Kompas

Aby zwiększyć lub zmniejszyć widok na ekranie roboczym, można zastosować funkcję zmiany przybliżenia dwoma palcami. Jeżeli widok ma zostać przesunięty, należy dotknąć dowolnej pozycji na ekranie i przeciągnąć widok w wybranym kierunku.

Ponadto na ekranie roboczym można wyśrodkować widok, dotykając kompasu.

Jeżeli w górnym obszarze ekranu widać linie, poprzez przeciągnięcie palcem można dokonać zmiany między dwoma widokami.

Linie prowadzące

Linie prowadzące to wyświetlone na ekranie pomocnicze linie, które pomogą ci w jeździe równoległej.

Są trzy rodzaje linii prowadzących:

▪: Linia AB – to pierwsza linia prowadząca, którą musisz sam wytyczyć. Na ekranie zaznaczona jest literkami A i B.

▪: Aktywna linia prowadząca – to linia prowadząca, którą podąża pojazd. Jest zaznaczona na niebiesko.

▪: Nieaktywne linie prowadzące – pozostałe linie.

Jeżeli wybrałeś zestaw linii prowadzących, w górnym obszarze ekranu roboczego widać zawsze aktualnie wybrany zestaw i dany odstęp między liniami prowadzącymi.

Pozycja odbiornika GPS

Środek szarej strzałki odpowiada pozycji odbiornika GPS.

Belka robocza

Belka robocza odzwierciedla urządzenie rolnicze. Składa się z kilku czworokątów. Każdy czworokąt odpowiada jednej sekcji. Ich kolor może się zmieniać podczas pracy.

Zobacz też: Korzystanie z SECTION-View

Licznik i informacje o aktualnym stanie maszyny

W oknie tym możesz znaleźć więcej informacji.

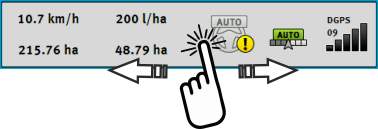

Przy okręgach w dolnym obszarze ekranu widać, że możesz dokonywać zmiany między kilkoma widokami:

1.: Przesuń palcem po obszarze Licznik:

⇨: Pojawia się następne wskazanie.

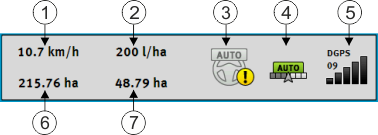

Licznik

	Prędkość		Jakość sygnału GPS
	Wartość zadana z mapy aplikacyjnej		Powierzchnia: - Na polu bez granicy pola: Powierzchnia już obrobiona. - Na polu z granicą pola: Całkowita powierzchnia pola.
	Status systemu automatycznego kierowania		Pojawia się tylko wtedy, gdy wytyczyłeś granicę pola: - Powierzchnia, która została do obrobienia.
	Status SECTION-Control: - AUTO - SECTION-Control steruje pracą sekcji komputera roboczego ISOBUS. - MANU - Komputer roboczy ISOBUS jest obsługiwany ręcznie.

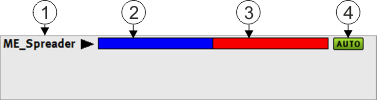

Wskaźnik szerokości roboczej wraz ze stanem sekcji, przy podłączonych komputerach roboczych ISOBUS

	Nazwa maszyny i szerokości roboczej		Dezaktywowana sekcja
	Rozprowadzająca sekcja		Tryb pracy SECTION-Control przy tej szerokości roboczej

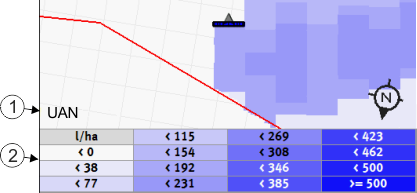

Legenda dotycząca zwizualizowanych dawek zrealizowanych lub map aplikacyjnych

Nazwa legendy

Nazwa jest przekazywana przez komputer roboczy lub przez zlecenie ISO-XML.

Legenda

Granica pola

Granica pola wskazuje oprogramowaniu dokładną pozycję pola i służy do obliczenia jego całkowitej powierzchni.

Powierzchnia przejechana a powierzchnia obrobiona

Powierzchnie za symbolem urządzenia rolniczego są zaznaczane kolorem zielonym. Kolor ten może mieć dwa znaczenia:

▪: Powierzchnia przejechana

: Jeżeli korzystasz tylko z TRACK-Leader, wtedy kolorem zielonym zaznaczana jest powierzchnia po której traktor przejechał. Jest ona zaznaczana na zielono, niezależnie od tego, czy w tym czasie maszyna rolnicza obrabiała pole, czy nie.

▪: Powierzchnia obrobiona

: Jeżeli korzystasz z SECTION-Control, kolorem zielonym zaznaczane są powierzchnie, które zostały obrobione. Powierzchnie, którymi urządzenie przejechało, ale które nie zostały obrobione, nie są zaznaczane wcale.

Jeżeli chcesz, żeby oprogramowanie zaznaczało tylko powierzchnie obrobione, musisz:

▪: Aktywować SECTION-Control

lub

▪: Zamontować i aktywować czujnik pozycji roboczej

: Czujnik pozycji roboczej rozpoznaje, że urządzenie rolnicze jest uruchomione i przekazuje informacje do terminalu.

Jakość sygnału GPS

Wskazuje jakość połączenia DGPS.

Zobacz też: Sprawdzanie jakości sygnału DGPS
