Návod k obsluze systému SPRAYER-Controller 3.0HledatObsahHome

Nakonfigurování jobrechneruRežim Vario a volby – konfigurace sdružených trysekRežim Vario – automatická výměna trysek


Režim Vario – automatická výměna trysek

V režimu Vario aktivuje systém automaticky jednu nebo více namontovaných trysek, aby dosahoval zadané velikosti kapek.

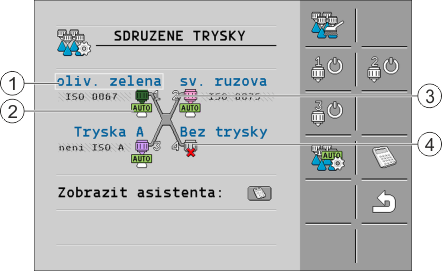

 Maske Mehrfachdüsen im Vario-Modus
Obrazovka „Sdruzene trysky“ v režimu Vario.
 1
Označení trysek
Většina trysek je nakonfigurována na seznamu. Nenormové trysky A, B, C, D lze nakalibrovat. Viz: Asistent trysek
 3
Pozice trysek na nosiči trysek. Je ji třeba dodržet na všech nosičích trysek.
 2
Stav trysek
Viz tabulku níže
 4
Držák trysky bez trysky
Možný stav trysky
Symbol Obraz. sdruz. trysek
Popis
 SY_JR3_Vario_Düse Auto aus
Spínání je zde automatické
 SY_JR3_Vario_Keine Düse
Na držáku trysky není osazena žádná tryska
 SY_JR3_Vario_Düse ausgeschlossen
Tryska je vyloučena z režimu Vario
 SY_JR3_Select_Düse an
Je deaktivován režim Vario. Je aktivována tato tryska.
 SY_JR3_Select_Düse aus
Je deaktivován režim Vario. Je deaktivována tato tryska.


Na pracovní obrazovce je zobrazena skupina symbolů, která ukazuje stav každé jednotlivé trysky na nosiči trysek.
 MA_JR3_Vario in der Arbeitsmaske
Stav trysek na pracovní obrazovce
 1
Oranžová tryska nerozprašuje.
 4
Zelená tryska rozprašuje.
 2
Tryska vyloučena z režimu Vario
 5
V držáku č. 4 není osazena žádná tryska.
 3
Požadovaná velikost kapek





Postup



Režim Vario aktivujete takto:
1.
Otevřete obrazovku „Sdruzene trysky".
2.
 FS_JR3_VARIO-Modus einschalten - Aktivujte režim Vario.
3.
Pod tryskami se zobrazí „AUTO“.
