Durchflussmesser mit der Tankmethode kalibrieren



Funktionsweise


Bei der Tankmethode wird über eine bestimmte Zeit eine größere Menge Wasser aus dem Tank ausgebracht.
Der Durchflussmesser misst in dieser Zeit die Impulse.
Nach der Ausbringung müssen Sie die Menge des ausgebrachten Wassers eingeben.
Der Rechner ermittelt dann die Anzahl der Impulse pro Liter.


WARNUNG
Spritzmittel oder Rückstände von Spritzmitteln
Vergiftungsgefahr oder Verätzungsgefahr
1.
Vor der Kalibrierung reinigen Sie gründlich den Spritzflüssigkeitsbehälter. Die Feldspritze muss frei von Spritzmitteln oder von Spritzmittelrückständen sein.
2.
Während der Kalibrierung verwenden Sie nur klares Wasser.
3.
Tragen Sie vorschriftsmäßige Schutzausrüstung.



Vorgehensweise



þ
Alle Teilbreiten sind zugeschaltet.
þ
Manueller Modus ist aktiviert (im Bereich „Spritzdaten“ der Arbeitsmaske erscheint das Symbol  SY_JR3_Regelung manu).
þ
Tank ist mit klarem Wasser befüllt. Sie benötigen dafür mehrere hundert Liter klares Wasser.
þ
Sie haben eine Möglichkeit den gesamten Zug zu wiegen oder die Menge des ausgebrachten Wassers mit einer anderen Methode zu messen.
þ
Pumpe ist eingeschaltet.
1.
Sicherstellen, dass alle Voraussetzungen erfüllt sind.
2.
Tank wiegen.
3.
Zur Maske „KALIBRIERUNG“ wechseln:
 FS_JR3_Einstellungn-Menü >  FS_JR3_Zurück und Weiter > FS_JR3_kalibrierung aufrufen >  FS_JR3_DFM-Kalibrierung
⇨
Folgende Maske erscheint:
 MA_JR3_Kalibriermethode wählen
4.
 FS_JR3_Tankmethode - Tankmethode wählen.
⇨
Folgende Maske erscheint:

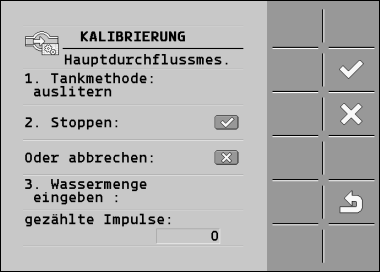

 MA_JR3_Tankmethode
5.
 FS_JR3_Regelung EIN AUS - Ausbringung starten.
⇨
Während der Ausbringung wird in der Maske „KALIBRIERUNG - Hauptdurchflussmes.“ die Anzahl der Impulse gezählt.
6.
Einige hundert Liter ausbringen. Behälter nicht ganz entleeren. So vermeiden Sie, dass sich Luftblasen bilden und das Ergebnis verfälschen.
7.
 FS_JR3_Regelung EIN AUS - Ausbringung stoppen.
⇨
Die Ausbringung wird gestoppt.
⇨
In der Anzeige werden keine Impulse gezählt.
8.
 FS_JR3_OK - Kalibrierung stoppen.
9.
Tank wiegen.
10.
Ausgebrachte Menge in Liter in der Zeile „Wassermenge eingeben“ eingeben.
11.
 FS_JR3_Zurück einfach - Maske verlassen.
⇨
Sie haben den Durchflussmesser mit der Tankmethode kalibriert.
