Bedienungsanleitung - Anhängegerät gegen den Hang lenken

Anhängegerät gegen den Hang lenken

Für die Arbeiten an einem Hang können Sie die Funktion „Hang-Gegenlenkung“ benutzen.

Funktionsweise

Wenn Sie die Funktion „Hang-Gegenlenkung“ aktivieren, dann können Sie die Spur des Anhängegerätes nach links oder nach rechts versetzen. Die Richtung, in die die Spur versetzt wird, hängt davon ab, ob der Hang links oder rechts von der Maschine steigt oder abfällt.

Ziel der Funktion „Hang-Gegenlenkung“ ist es, zu vermeiden, dass das Anhängegerät auf einem Hang schräg zur Bearbeitungsrichtung fährt.

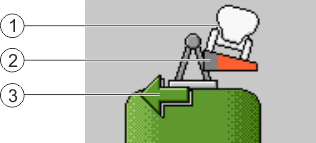

Lenkung des Anhängegerätes gegen den Hang

	Ohne TRAIL-Control		TRAIL-Control mit Aschschenkellenkung
	TRAIL-Control mit Deichsellenkung

Gegen Hang lenken

	Neigungsrichtung
	Grad der Neigung. Gemessen vom Neigungssensor. Auf ebenem Boden muss hier das Symbol erscheinen, wenn die Funktion aktiviert wird. Ist das nicht der Fall, dann ist der Neigungssensor nicht kalibriert. Neigungssensor wird während der TRAIL-Control-Kalibrierung kalibriert. Wiederholen Sie diese, wenn der Neigungssensor kalibriert werden muss.
	Lenkrichtung des Systems. Während der Fahrt lenkt das System das Anhängegerät so lange gegen den Hang, bis der gewünschte Winkel erreicht ist. Dann wird der Pfeil ausgeblendet.

Vorgehensweise

So aktivieren Sie die Funktion „Hang-Gegenlenkung“:

1.: Zur Maske „TRAIL-Control“ wechseln:
>
oder
>

2.: - Funktion aktivieren oder deaktivieren:

⇨: In der Maske sehen Sie, ob die Funktion aktiviert ist:
- Funktion aktiviert
- Funktion deaktiviert

Hang-Gegenlenkung im Automatikmodus benutzen

Wenn Sie im Automatikmodus arbeiten, wird das Anhängegerät automatisch gelenkt.

Vorgehensweise

So lenken Sie gegen den Hang im Automatikmodus:

þ: Das Anhängegerät ist mit einem Neigungssensor ausgestattet.

þ: Der Neigungssensor war bei der Kalibrierung von TRAIL-Control angeschlossen. Die Sensorposition wurde seit dem nicht geändert.

þ: Automatikmodus ist aktiviert.

þ: Funktion „Gegen Hang lenken“ ist aktiviert.

þ: Das Fahrzeug mit dem Anhängegerät bewegt sich am Hang.

1.: , oder , - Anhängegerät manuell in die richtige Position hinter dem Traktor lenken.

⇨: In der Arbeitsmaske erscheint das Symbol . Die rote Farbe markiert die Sollposition des Winkelsensors an der Deichsel.

⇨: Jedes Mal, wenn Sie ein Funktionssymbol betätigen, wird das Dreieck mehr oder weniger rot gefärbt.

⇨: TRAIL-Control wird versuchen das Anhängegerät in diese Position zu lenken, bis Sie wieder manuell die Position korrigieren.

2.: Nach dem Wenden, wenn der Hang auf der anderen Seite des Anhängegerätes liegt, wird der Winkel auf der anderen Seite kopiert.

Hang-Gegenlenkung im manuellen Modus benutzen

Im manuellen Modus müssen Sie das Anhängegerät manuell gegen den Hang lenken. Sie können dabei selbst entscheiden, ob das Anhängegerät der Spur des Traktors folgen soll, oder versetzt arbeiten soll.
