Belegung des Joysticks ansehen



Vorgehensweise


So zeigen Sie die Tastenbelegung auf dem Bildschirm:
þ
ME-Joystick ist konfiguriert.
1.
 FS_JR3_Weiter - Drücken, bis die Taste  FS_JR3_Joystickbelegung aufrufen erscheint.
2.
 FS_JR3_Joystickbelegung aufrufen - Drücken.
⇨

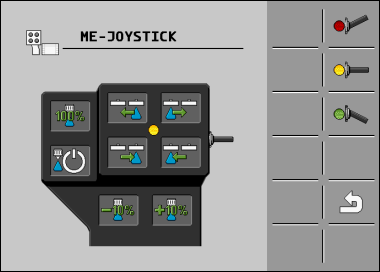

Tastenbelegung erscheint:
 MA_Joystick gelb
3.
 FS_JR3_Joystick_gruen,  FS_JR3_Joystick_gelb,  FS_JR3_Joystick_rot - Drücken, um die Belegung auf jeder Ebene zu sehen.
4.
Sie können auch den Vorschaumodus aktivieren.
