Düsenassistent

Der Düsenassistent hat folgenden Zweck:
▪
Sie können hier sehen, wie sich der Düsentyp auf die möglichen Ausbringmengen und Geschwindigkeiten auswirkt.
▪
Sie müssen hier den montierten Düsentyp korrekt auswählen.
▪
Sie können hier den Sollwert ändern.


Funktionssymbol
Bedeutung
Wechselt die berechneten Daten

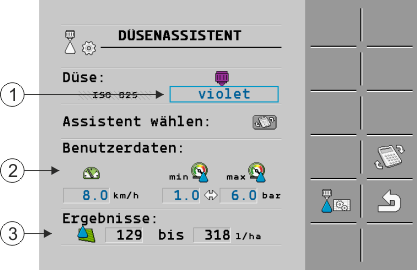

 Düsenassistent 1
Ermittlung möglicher Ausbringmengen
Ausgewählte Düse
Hier können Sie eingeben:
- angestrebte Arbeitsgeschwindigkeit
- optimalen Druck für die Düse
Hier sehen Sie, welche Ausbringmengen bei dieser Düse in der eingestellten Arbeitsgeschwindigkeit möglich sind.

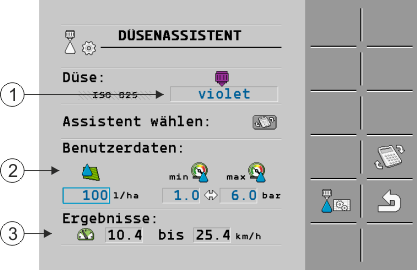

 Düsenassistent 2
Ermittlung passender Düsen
Ausgewählte Düse
Hier können Sie eingeben:
- gewünschte Ausbringmenge. Diese wird direkt vom Parameter „Sollwert“ übernommen.
- optimalen Druck für die Düse
Hier sehen Sie, bei welcher Geschwindigkeit diese Ausbringmenge erreichbar ist.



Vorgehensweise



So berechnen Sie, welche Ausbringmengen mit einer Düse bei gegebenem Druck erreichen können:
1.
Zur Maske „Düsenassistent“ wechseln:
 FS_JR3_Einstellungn-Menü >  FS_JR3_Düsen Assistent
2.
 FS_JR3_Taschenrechner wechseln - Drücken, sodass das Geschwindigkeitssymbol  Geschwindigkeit im Bereich „Benutzerdaten“ erscheint.
3.
Feld mit der Düsenfarbe wählen, um eine Düse auszuwählen.
⇨
Die Liste beinhaltet alle Normdüsen und vier Plätze für die Konfiguration eigener Düsen.
4.
Im Feld  Geschwindigkeit die gewünschte Arbeitsgeschwindigkeit eingeben.
5.
Im Bereich  SY_JR3_Druckbereich den optimalen Druckbereich einstellen, der bei der verwendeten Düse die gewünschte Tropfengröße ermöglicht. Diesen Wert finden Sie im Datenblatt der Düse.
⇨
Hinweis: Der hier eingestellt Druckbereich, wird nicht bei der Ausbringung übernommen. Während der Arbeit müssen Sie selbst dafür sorgen, dass die Spritze im gewünschten Druckbereich arbeitet.
⇨
Im Bereich „Ergebnisse“ erscheinen mögliche Ausbringmengen.
Falls die berechnete Ausbringmenge zu groß oder zu klein sein sollte:
▪
Ändern Sie die Arbeitsgeschwindigkeit.
▪
Montieren Sie andere Düsen. Führen Sie die Berechnung für die neue Düsenfarbe durch.



Vorgehensweise



Die Berechnung lässt sich auch ausgehend von der gewünschten Ausbringmenge durchführen:
1.
 FS_JR3_Taschenrechner wechseln - Drücken, sodass das Symbol  Istwert im Bereich „Benutzerdaten“ erscheint.
2.
Im Feld  Istwert die angestrebte Ausbringmenge eingeben.
3.
Druckbereich für die Düsenfarbe eingeben.
4.
Im Bereich „Ergebnisse“ sehen Sie, bei welchen Geschwindigkeiten Sie die Ausbringmenge erreichen.
