Configurar computadora de trabajoModo Vario y Modo Select - Configurar soportes de múltiples picosModo Vario - cambio automático de picos


Modo Vario - cambio automático de picos

En el modo Vario, el sistema activa automáticamente uno o varios picos para lograr el tamaño de gota especificado.


 Maske Mehrfachdüsen im Vario-Modus

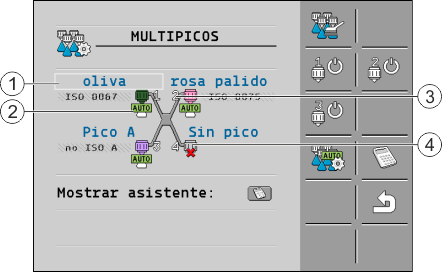

Pantalla "Multipicos" en el modo Vario
 1
Nombre de pico
La mayoría de los picos en la lista están configurados. Los picos no estandarizados A, B, C, D pueden calibrarse. Véase: Asistente de picos
 3
Posición de los picos en el portapicos. Esta debe respetarse en todos los portapicos.
 2
Estado del pico
Véase la tabla a continuación
 4
Soporte de pico sin pico
Posibles estados de picos
Símbolo en pantalla Multipicos
Descripción
 SY_JR3_Vario_Düse Auto aus
Pico se activa automáticamente
 SY_JR3_Vario_Keine Düse
No hay picos montados en el soporte
 SY_JR3_Vario_Düse ausgeschlossen
Pico excluido del modo Vario
 SY_JR3_Select_Düse an
Modo Vario desactivado. Este pico está activado.
 SY_JR3_Select_Düse aus
Modo Vario desactivado. Este pico está desactivado.


En la pantalla de trabajo aparece un grupo de símbolos que muestra el estado de cada uno de los picos en el portapicos.
 MA_JR3_Vario in der Arbeitsmaske
Estado del pico en la pantalla de trabajo
 1
Pico naranja no está aplicando.
 4
Pico verde está aplicando.
 2
Pico del modo Vario excluido
 5
No hay picos montados en el soporte n.º 4.
 3
Tamaño de gota objetivo





Procedimiento



Para activar el modo Vario:
1.
Acceder a la pantalla "Multipicos".
2.
 FS_JR3_VARIO-Modus einschalten - Activar el modo Vario.
3.
Debajo de los picos aparece el recuadro "AUTO".
