Masque de travail

Le masque de travail reste affiché tout au long du travail, il vous renseigne sur l'état du pulvérisateur.

Le masque de travail est divisé en plusieurs zones. Chaque zone peut afficher des informations sur des thèmes déterminés.

Il est possible de modifier ces zones selon le modèle et le fabricant du pulvérisateur lors de la configuration du calculateur. C'est pourquoi l'illustration suivante ne propose qu'un aperçu de la version standard.

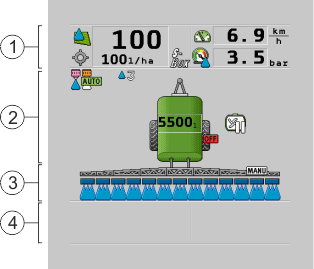

Zones du masque de travail

	Zone « Données de pulvérisation »		Zone « Rampe »
	Icônes sur le pictogramme de la machine		Icônes jouxtant le pictogramme de la machine

Pour savoir quelles informations apparaissent dans ces zones, veuillez vous reportez aux chapitres suivants.

Icônes de fonction dans le masque de travail

L'activation des icônes affichées à côté du masque de travail permettent d'exécuter certaines fonctions. Leur position et leur utilisation dépend du type de terminal ISOBUS.

Dans le tableau ci-dessous, vous pouvez voir la signification des icônes de fonction du masque de travail.

Icône de fonction	Fonction
	Ouvre le masque « Compteurs ».
	Ouvre le masque « Paramètres ».
	Ouvre le masque « Remplissage ».
	Ouvre le masque « Pliage rampe ».
	Permet de passer entre la régulation manuelle et automatique de la dose appliquée.
	Ouvre un masque de fonctions spéciales.
	Démarre ou termine l'activation du timon-suiveur (ou de l'essieu directeur).
	Passage entre deux niveaux d'icônes.
	Affiche la page suivante avec les icônes de fonction.
