Calibration du débitmètre avec la méthode du réservoir



Mode de fonctionnement


Avec la méthode du réservoir, un volume d'eau plus important est épandu depuis le réservoir pendant une durée déterminée.
Le débitmètre mesure les impulsions sur cette période.
Après l'épandage, vous devez entrer le volume d'eau épandue.
Le calculateur détermine ensuite le nombre d'impulsions par litre.


AVERTISSEMENT
Bouillie ou résidus de bouillie
Risque d'empoisonnement ou risque de brûlure
1.
Avant la calibration, nettoyez soigneusement la cuve de bouillie. Le pulvérisateur doit être exempt de bouillie ou de résidus de bouillie.
2.
Utilisez seulement de l'eau claire pendant la calibration.
3.
Portez un équipement protecteur réglementaire.



Procédure



þ
Tous les tronçons sont raccordés.
þ
Le mode manuel est activé (l'icône  SY_JR3_Regelung manu s'affiche dans la zone « Données de pulvérisation » du masque de travail).
þ
La cuve est remplie d'eau claire. Pour cela, vous avez besoin de plusieurs centaines de litres d'eau claire.
þ
Vous avez une possibilité de peser l'ensemble de l'attelage ou bien de mesurer la quantité d'eau pulvérisée par une autre méthode.
þ
La pompe est mise en marche.
1.
Assurez-vous que toutes les conditions préalables sont remplies !
2.
Peser la cuve.
3.
Passer au masque « CALIBRATION » :
 FS_JR3_Einstellungn-Menü >  FS_JR3_Zurück und Weiter > FS_JR3_kalibrierung aufrufen >  FS_JR3_DFM-Kalibrierung
⇨

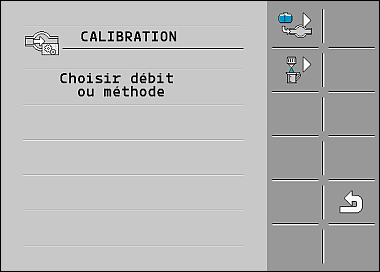

Le masque suivant s'affiche :

4.
 FS_JR3_Tankmethode- Sélectionner la méthode « à la cuve ».
⇨

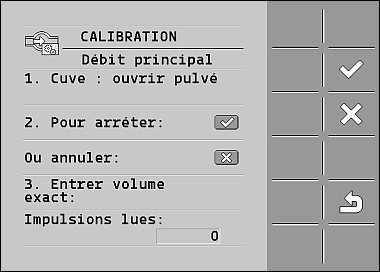

Le masque suivant s'affiche :

5.
 FS_JR3_Regelung EIN AUS - Commencer l'épandage.
⇨
Pendant l'épandage, le nombre d'impulsions comptées s'affiche dans le masque « CALIBRATION - Débit principal ».
6.
Épandre plusieurs centaines de litres. Ne pas vider entièrement la cuve. Vous éviterez ainsi de former des bulles d'air et de fausser le résultat.
7.
 FS_JR3_Regelung EIN AUS - Arrêter l'épandage.
⇨
L'épandage est arrêté.
⇨
Le comptage des impulsions est arrêté.
8.
 FS_JR3_OK - Arrêter la calibration.
9.
Peser la cuve.
10.
Entrer la quantité pulvérisée en litres dans le bandeau « Quantité d'eau ».
11.
 FS_JR3_Zurück einfach - Quitter le masque.
⇨
Vous avez calibré le débitmètre avec la méthode « à la cuve ».
