Calibration du débitmètre avec la méthode de buse

Lors de la calibration du débitmètre avec la méthode buse, vous déterminez le volume moyen de liquide pulvérisé par une buse en un temps déterminé.

Mode de fonctionnement

Au cours de la calibration par cette méthode, de l'eau propre doit être pulvérisée sur la largeur totale de la rampe et une mesure du volume apporté effectuée sur plusieurs buses à l'aide d'un godet de mesure.

Le débitmètre mesure les impulsions sur cette période.

Lorsque vous avez terminé la pulvérisation, vous devez saisir la quantité moyenne d'eau pulvérisée par une buse en une minute.

Le calculateur détermine ensuite le nombre d'impulsions par litre.

		AVERTISSEMENT
	Bouillie ou résidus de bouillie Risque d'empoisonnement ou risque de brûlure 1. Avant la calibration, nettoyez soigneusement la cuve de bouillie. Le pulvérisateur doit être exempt de bouillie ou de résidus de bouillie. 2. Utilisez seulement de l'eau claire pendant la calibration. 3. Portez un équipement protecteur réglementaire.

Procédure

þ: Vous vous êtes muni d'un godet permettant de mesurer la quantité pulvérisée.

þ: Vous vous êtes muni d'un chronomètre pour compter exactement une minute.

þ: Tous les tronçons sont ouverts et l'appareil peut épandre sur toute la largeur de travail.

þ: La cuve est remplie d'eau claire.

þ: La largeur de travail définie est correcte.

þ: Le nombre de buses par tronçon et le nombre de tronçons sont correctement saisis.

1.: S'assurer que toutes les conditions préalables sont remplies !

2.: Passer au masque « CALIBRATION » :
> > >

⇨: Le masque suivant s'affiche :

3.: - Sélectionner la méthode « à la buse ».

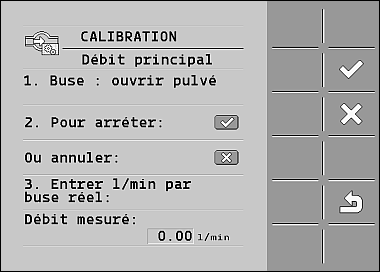

⇨: Le masque suivant s'affiche :

⇨: Le débit actuel s'affiche dans le bandeau « Débit mesuré ».

4.: - Commencer l'épandage.

5.: Placer le godet préalablement préparé sous une buse et collecter l'eau pulvérisée pendant exactement 60 secondes.

6.: Noter le volume d'eau pulvérisé.

7.: Répéter les deux dernières étapes sur plusieurs buses.

8.: Déterminer et noter une moyenne à partir de plusieurs mesures.

9.: - Arrêter l'épandage.

⇨: L'épandage est arrêté.

10.: - Arrêter la calibration.

⇨: Un champ de saisie s'affiche dans le bandeau « 3. Entrer l/min par buse réel: ».

11.: Saisir la quantité moyenne épandue en litres dans ce champ.

12.: - Quitter le masque.

⇨: La valeur du paramètre « Impuls. débit princ. » est mise à jour.

⇨: Vous avez calibré le débitmètre avec la méthode « à la buse ».
