Calibration des buses

Présentation

MAZ_Düsen kalibrieren

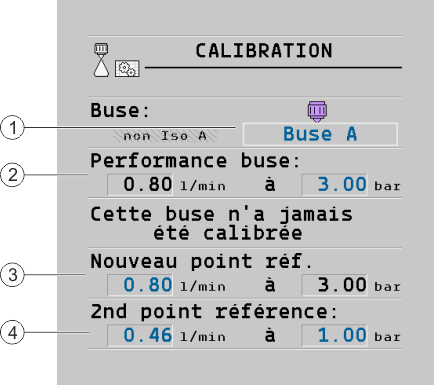

Masque « Calibration »

	Buse sélectionnée		Rendement de la buse à 3 bars - Résultat de la calibration
	Rendement actuel de la buse. Lorsque vous modifiez la pression, le nouveau rendement calculé de la buse s'affiche.		Dans le cas de buses non normalisés, il doit être procédé à une calibration sous une pression différente. Celle-ci devra être aussi élevée que la pression de travail prévue.

		AVERTISSEMENT
	Bouillie ou résidus de bouillie Risque d'empoisonnement ou risque de brûlure 1. Avant la calibration, nettoyez soigneusement la cuve de bouillie. Le pulvérisateur doit être exempt de bouillie ou de résidus de bouillie. 2. Utilisez seulement de l'eau claire pendant la calibration. 3. Portez un équipement protecteur réglementaire.

Procédure

Voici comment calibrer une buse normalisée :

þ: Le réservoir est rempli d'eau claire.

þ: Il n'y aucun résidu de bouillie dans le réservoir ni dans les conduites.

1.: - Dans le masque de travail, passer au mode d'épandage manuel

2.: - Commencer l'épandage.

3.: et - Régler la pression de pulvérisation à 3 bars.

4.: Recueillir l'eau de plusieurs buses avec un godet de mesure pendant une minute chacune.

5.: Calculer la dose d'application moyenne.

6.: - Arrêter l'épandage.

7.: - Activer le mode automatique.

8.: Passer au masque « Calibration » :
> >

9.: Dans le bandeau « Buse », sélectionner la buse pour la calibration. Les buses normalisées sont nommés par leur couleur.

10.: Dans le champ du bandeau « Nouveau point réf. » (Nouveau point référence), saisir la dose moyenne calculée en l/min.

11.: Si la buse n'est pas définie, vous devez également entrer le rendement minimal de la buse sous le paramètre « 2nd point référence ». À cet effet, vous devez recommencer la procédure sous une autre pression.

⇨: Vous avez calibré la buse choisie.
