Diriger l'outil traîné contre la pente

Pour les travaux sur une pente, vous pouvez utiliser la fonction "Correction de devers"

Mode de fonctionnement

Si vous activez la fonction "Correction de devers", vous pouvez dévier la trace de l'outil traîné vers la gauche ou vers la droite. Le sens dans lequel la trace est déviée dépend si la pente monte ou descend à droite ou à gauche de la machine.

Le but de la fonction "Correction de devers" est d'éviter que l'outil traîné ne roule sur une pente en biais par rapport au sens de travail.

Direction de l'outil traîné contre la pente

	Sans TRAIL-Control		TRAIL-Control avec essieu directeur
	TRAIL-Control avec timon-suiveur

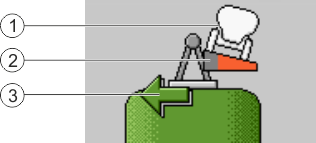

Régul contre dévers

	Sens du dévers
	Degré d'inclinaison. Mesuré par le capteur d'inclinaison. L'icône doit s'afficher lorsque la fonction est activée sur un sol horizontal. Si ce n'est pas le cas, cela indique que le capteur d'inclinaison n'est pas calibré. Le capteur d'inclinaison et calibré au cours de la calibration TRAIL-Control. Recommencez cette dernière si le capteur d'inclinaison doit être calibré.
	Direction déterminée par le système. Pendant le travail, le système dirige l'appareil traîné contre le dévers jusqu'à ce que l'angle souhaité soit atteint. La flèche est alors masquée.

Procédure

Voici comment activer la fonction « Contre braquage en devers » :

1.: Passer au masque « TRAIL-Control » :
>
ou
>

2.: - Activer ou désactiver la fonction :

⇨: Vous pouvez voir dans le masque si la fonction est activée ou non :
- Fonction activée
- Fonction désactivée

Utilisation du contre-braquage de devers en mode automatique

Si vous travaillez en mode automatique, l'outil traîné est automatiquement dirigé.

Procédure

Comment compenser le dévers en mode automatique :

þ: L'appareil traîné est équipé d'un capteur d'inclinaison.

þ: Le capteur d'inclinaison a été raccordé lors de la configuration de TRAIL-Control. La position du capteur n'a pas changé depuis.

þ: Le mode automatique est activé.

þ: La fonction « Régul contre dévers » est activée.

þ: L'engin se déplace avec l'appareil traîné le long du dévers.

1.: , ou , - Diriger l'appareil traîné manuellement vers la position correcte derrière le tracteur.

⇨: L'icône s'affiche dans le masque de travail. La couleur rouge marque la position de consigne du capteur angulaire du timon.

⇨: À chaque fois que vous appuyez sur une icône de fonction, le triangle se teintera plus ou moins en rouge.

⇨: TRAIL-Control tentera de diriger l'appareil traîné dans cette position jusqu'à ce que vous la corrigiez manuellement.

2.: Après une manœuvre de demi-tour lorsque le dévers se trouve de l'autre côté de l'appareil traîné, l'angle est inversé.

Utilisation du contre braquage en dévers en mode manuel

En mode manuel, vous devez compenser la pente manuellement pour l'outil traîné. Vous pouvez ainsi décider si l'outil traîné doit suivre la trace du tracteur ou doit fonctionner en asymétrie.
