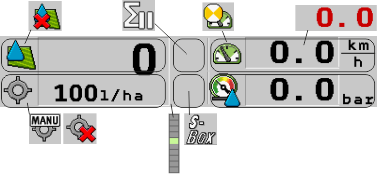

Zone de données de pulvérisation
Dans cette zone s'affichent les informations suivantes :
Symboles
Les symboles suivants peuvent apparaître suivant la configuration :
Icône | Signification |
La dose appliquée est régulée automatiquement. La consigne s'affiche à côté (la dose actuelle). | |
Débit inexistant. Il est possible que la vanne principale ne soit pas ouverte, une des conditions préalables n'étant pas remplie : - vitesse inférieure à « Pulvé Off sous » - état des tronçons - consigne hors d'atteinte - SECTION-Control a terminé l'épandage | |
La dose appliquée est régulée automatiquement. La consigne s'affiche à côté. | |
La dose appliquée est régulée manuellement. | |
Le barographe ne s'affiche que si la consigne est modifiée à l'aide des touches +10% et -10% en mode automatique. Il indique alors l'écart par rapport à la consigne initiale. | |
Le mode automatique est désactivé. Le débit n'est pas régulé. La vitesse actuelle est inférieure au paramètre « Régulation Off sous » et supérieure à « Pulvé Off sous » | |
La consigne est fixée par une source externe : ISOBUS-TC, carte d'application, capteurs externes etc., voir : Fixer la dose | |
- il est apparu un problème lors du transfert de la consigne depuis une source externe. - le pulvérisateur se situe hors de la zone définie par la carte d'application ou bien dans une zone ne devant pas être traitée. | |
Les fonctions de pulvérisation sont commandées par l'intermédiaire d'une « S-Box ». | |
Le compteur journalier est désactivé | |
Vitesse Si les chiffres sont en rouge, cela signifie que la régulation de l'épandage a été interrompue en raison d'une vitesse trop faible. | |
Impossible d'utiliser le signal de vitesse du tracteur / de l'ISOBUS. Le système détermine maintenant la vitesse via le capteur raccordé à la boîte de dérivation. Assurez-vous que le nombre d'impulsions sur 100 m a été correctement paramétré. Cette icône ne peut s'afficher que si la source du signal a été sélectionnée automatiquement. | |
L'engin roule en marche arrière. | |
Pression |
/
