Avant d'acheter des buses - vérification des doses d'application possibles

Un changement de buses progressif étant possible en mode Vario, les plages de performance des buses montées doivent se chevaucher. Cela signifie qu'il doit être possible de sélectionner la buse la plus appropriée quelque soit la pression. De même, les buses doivent être choisies de manière à pouvoir travailler à toutes les doses susceptibles d'être appliquées par le pulvérisateur.

Veuillez respecter ce qui suit lors du choix des buses :

▪: en mode Vario, le calculateur doit être capable d'activer chaque buse et chaque combinaison de buses.

▪: le choix des buses détermine les doses d'applications et les vitesses de travail possibles. Ces trois paramètres doivent être accordés entre eux pour que la fonction Vario puisse être utilisée.

▪: en mode Vario, toutes les doses applicables doivent se situer dans la plage suivante : depuis la plus faible dose avec la plus petite buse et sous la plus faible pression, jusqu'à la dose la plus élevée en ouvrant simultanément toutes les buses à la pression maximale.

Une illustration figure dans l'application du calculateur pour vous venir en aide lors du choix des buses. Cette illustration montre les plages de rendement des buses choisies. Il vous est ainsi possible de vérifier chaque combinaison de buses avant de passer commande.

Procédure

Voici comment déterminer si la combinaison de buse est correcte :

1.: Activer le mode Vario.

2.: Dans le masque « Buses multiples »,définir les buses souhaitées.

3.: - Activer l'assistant buses.

4.: Saisir la plage de pression et la vitesse de travail prévues dans l'assistant.

5.: - Afficher es doses d'application possibles. Sur les illustrations suivant ces indications figure une explication de l'affichage.

6.: Ne monter que des buses ayant été contrôlées avec succès par le calculateur et dont la configuration n'a pas provoqué de message d'erreur.

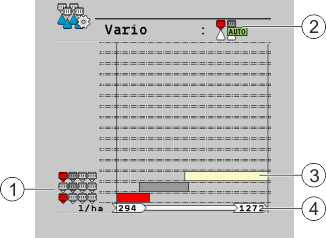

Plages de buses possibles pour les buses rouges et grises, dans une plage de 2 à 6 bars

	Vous pouvez voir ici à qu'elle combinaisons de buses correspond la barre.		Barre avec doses souhaitées. La barre commence toujours à la plus faible pression et se termine par la plus élevée.
	État actuel de la fonction. Ici : Mode Vario activé.		Consigne minimale et maximale pour toutes les combinaisons de buses.

S'il existe des doses impossibles avec une certaine combinaison de buses, l'affichage clignote en rouge/jaune :

Plages de buses possibles pour les buses rouges et vertes, dans une plage de 1 à 6 bars

L'affichage clignote en jaune/rouge. Les doses de la plage clignotante ne peuvent pas être obtenues avec les buses sélectionnées.

Dans beaucoup de cas, 3 buses sont utilisées pour la protection des plantes en mode Vario, la quatrième buse étant exclue du mode Vario et n'est activée que manuellement pour l'application d'engrais liquide.

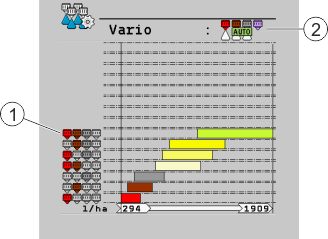

Vario avec un porte-buses quadruple. La buse violette est exclue.

Les doses seront calculées sans tenir compte de la buse violette.

La buse violette est exclue du système Vario.

En mode sélect, les doses d'application possibles sont également affichées mais il n'est pas nécessaire d'utiliser une combinaison avec chevauchement..
