Le système est extensible. La variante de base est pourvue de un à trois calculateurs. Le premier calculateur est branché sur la prise ISOBUS du tracteur.

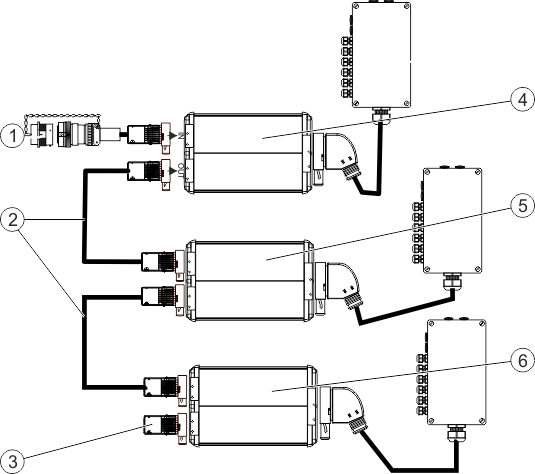

Système principal de la variante MIDI 3.0
| Câble de raccordement du calculateur à l'ISOBUS Raccordement à la prise ISOBUS de l'appareil attelé | Longueur de câble - Référence : |
1m - 3030314301 2,5 m - 3030314601 4m - 3030314401 5,5m - 3030314801 | 6,5m - 3030314001 8,5m - 3030314201 11m - 3030314101 14m - 3030314701 |
| | 0,3m - 30322355 1,5m - 30322359 3,2m - 30322358 4m - 3032235801 | 6,5m -30322357 8m - 3032235802 10m - 30322356 14m - 3032235803 |
| Capuchon de protection contre les projections d'eau et la poussière ou résistance terminale. Ou bien raccordement d'extensions. | 31300581 - La résistance terminale est fournie avec le calculateur maître, il n'est donc pas nécessaire de la commander séparément. |
| | |
| | |
| | 30322456 Les calculateurs esclaves se différencient par leur logiciel et leur configuration. La partie matériel est identique. |
Concept de câblage
Pour éviter les chutes de tension, installez toujours les calculateurs à proximité des appareils commandés (surtout des actionneurs).
