A vezérlő számítógép konfigurálásaVario- és Select-üzemmód – a többszörös fúvókatartók konfigurálása„Vario”-üzemmód – automatikus fúvókaváltás


„Vario”-üzemmód – automatikus fúvókaváltás

„Vario”-üzemmódban a rendszer a beszerelt fúvókák közül egyet vagy többet automatikusan aktivál azért, hogy az előírt cseppméret elérhető legyen.

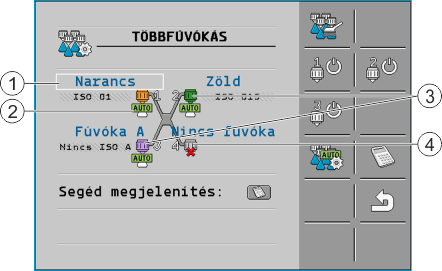

 Maske Mehrfachdüsen im Vario-Modus
„Többfúvókás” maszk „Vario”-üzemmódban
 1
A fúvókák megnevezése
A listában található legtöbb fúvóka konfigurálva van. A meg nem nevezett A, B, C, D fúvókák konfigurálhatók. Lásd: Fúvóka-segéd
 3
A fúvókák helyzete a fúvókatartóban. Ezt valamennyi fúvókatartónál be kell tartani.
 2
A fúvókák állapota
Lásd az alábbi táblázatot
 4
Fúvóka nélküli fúvókatartó.
A fúvókák lehetséges állapota
Többfúvókás maszk szimbóluma
Leírás
 SY_JR3_Vario_Düse Auto aus
Automatikusan kapcsolja a fúvókát
 SY_JR3_Vario_Keine Düse
A fúvókatartóba nincs fúvóka beszerelve
 SY_JR3_Vario_Düse ausgeschlossen
Ez a fúvóka a „Vario”-üzemmódból ki van zárva
 SY_JR3_Select_Düse an
A „Vario”-üzemmód nincs aktiválva. Ez a fúvóka aktiválva van.
 SY_JR3_Select_Düse aus
A „Vario”-üzemmód nincs aktiválva. Ez a fúvóka sincs aktiválva.


A munkamaszkban megjelenik egy szimbólumcsoport, amely a fúvókatartóban levő egyes fúvókák állapotát jelzi.
 MA_JR3_Vario in der Arbeitsmaske
A munkamaszk fúvókaállapot-jelzése
 1
A narancsszínű fúvóka nem juttat ki semmit.
 4
A zöld fúvóka permetez.
 2
Ez a fúvóka a „Vario”-üzemmódban ki van zárva.
 5
A ’4’ számú tartóba nincs fúvóka beszerelve.
 3
A megcélzott cseppméret.





Eljárásmód



Így aktiválja a „Vario”-üzemmódot:
1.
Hívja be a „Többfúvókás” maszkot.
2.
 FS_JR3_VARIO-Modus einschalten - Aktiválja a „Vario”-üzemmódot.
3.
A fúvókák alatt megjelenik az „AUTO“.
