Calibrazione del flussometro con il metodo cisterna



Funzionamento


Con il metodo cisterna per un certo intervallo di tempo, dalla cisterna stessa verrà irrorata una grossa quantità d'acqua.
Durante questo intervallo il flussometro rileva gli impulsi.
In seguito allo spargimento deve essere immessa la quantità dell'acqua distribuita.
Il computer rileverà poi il numero degli impulsi al litro.


AVVERTENZA
Agenti da spruzzare o loro residui
Pericolo di intossicazione e di irritazioni
1.
Pulire accuratamente il serbatoio del liquido di spruzzatura prima della calibrazione. L'irroratrice deve essere libera da agenti da spruzzare o loro residui.
2.
Utilizzare per la calibrazione solo acqua pulita.
3.
Indossare i dispositivi di protezione prescritti.



Procedura



þ
Tutte le alimentazioni di sezione sono inserite.
þ
È stata attivata la modalità manuale (nella schermata di lavoro appare l'icona  SY_JR3_Regelung manu).
þ
Il serbatoio è riempito di acqua pulita. Quest'operazione richiede diverse centinaia di litri d'acqua pulita.
þ
È possibile pesare l'intero passaggio oppure misurare la quantità d'acqua distribuita con un altro metodo.
þ
La pompa è accesa.
1.
Assicurarsi che siano soddisfatti tutti i requisiti.
2.
Pesare la cisterna.
3.
Passare alla schermata "REGOLAZIONE":
 FS_JR3_Einstellungn-Menü >  FS_JR3_Zurück und Weiter > FS_JR3_kalibrierung aufrufen >  FS_JR3_DFM-Kalibrierung
⇨
Appare la seguente schermata:

4.
 FS_JR3_Tankmethode - Scegliere il metodo cisterna.
⇨

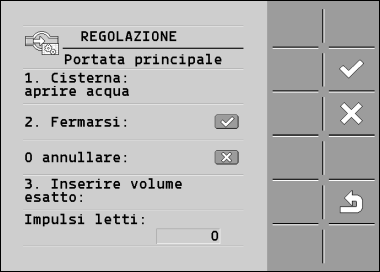

Appare la seguente schermata:

5.
 FS_JR3_Regelung EIN AUS - Avviare lo spargimento.
⇨
Durante lo spargimento il numero degli impulsi visualizzato nella schermata "REGOLAZIONE - portata principale" viene conteggiato progressivamente.
6.
Distribuire alcune centinaia di litri. Non svuotare del tutto la cisterna. Si previene così la formazione di bolle d'aria che potrebbero falsare il risultato.
7.
 FS_JR3_Regelung EIN AUS - Fermare lo spargimento.
⇨
Lo spargimento verrà fermato.
⇨
Gli impulsi visualizzati finiranno di essere conteggiati.
8.
 FS_JR3_OK - Fermare la regolazione.
9.
Pesare la cisterna.
10.
Immettere la quantità sparsa in litri nella riga "Volume d'acqua".
11.
 FS_JR3_Zurück einfach - Uscire dalla schermata.
⇨
A questo punto il flussometro è stato calibrato con il metodo cisterna.
