Calibrazione del flussometro con il metodo ugelli

Nella calibrazione del flussometro con il metodo ugelli, viene rilevata la quantità media del liquido sparsa in un certo intervallo di tempo attraverso gli ugelli.

Funzionamento

Nella calibrazione con questo metodo è necessario spargere acqua pulita sull'intera larghezza di lavoro e misurare con l'ausilio di una tazza di misura il volume dell'acqua distribuita dai vari ugelli.

Durante questo intervallo il flussometro rileva gli impulsi.

Terminato lo spargimento, sarà necessario immettere la quantità media dell'acqua distribuita al minuto attraverso un ugello.

Il computer rileverà poi il numero degli impulsi al litro.

		AVVERTENZA
	Agenti da spruzzare o loro residui Pericolo di intossicazione e di irritazioni 1. Pulire accuratamente il serbatoio del liquido di spruzzatura prima della calibrazione. L'irroratrice deve essere libera da agenti da spruzzare o loro residui. 2. Utilizzare per la calibrazione solo acqua pulita. 3. Indossare i dispositivi di protezione prescritti.

Procedura

þ: È a disposizione una tazza di misura con la quale determinare la quantità distribuita.

þ: È a disposizione un cronometro per cronometrare un minuto.

þ: Tutte le sezioni sono selezionate e l'irroratrice può procedere allo spargimento sull'intera larghezza di lavoro.

þ: Il serbatoio è riempito di acqua pulita.

þ: La larghezza di lavoro impostata è corretta.

þ: È stato correttamente impostato il numero degli ugelli ad alimentazione di sezione nonché il numero delle alimentazioni stesse.

1.: Assicurarsi che siano soddisfatti tutti i requisiti!

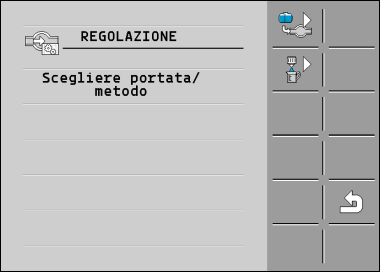

2.: Passare alla schermata "REGOLAZIONE":
> > >

⇨: Appare la seguente schermata:

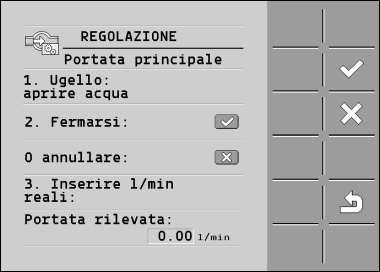

3.: - Scegliere il metodo ugelli.

⇨: Appare la seguente schermata:

⇨: Nella riga "Portata rilevata" verrà visualizzata la portata corrente.

4.: - Avviare lo spargimento.

5.: Avvicinarsi ad un ugello e raccogliere nella tazza di misura a disposizione l'acqua distribuita per l'esatto intervallo di 60 secondi.

6.: Registrare la quantità d'acqua distribuita.

7.: Ripetere gli ultimi due punti su vari ugelli.

8.: Rilevare ed annotare la media delle diverse misurazioni.

9.: - Fermare lo spargimento.

⇨: Lo spargimento verrà fermato.

10.: - Fermare la regolazione.

⇨: Nella riga "3. Inserire l/min reali“ apparirà un campo d'immissione.

11.: Immettere in questo campo la media della quantità sparsa in litri.

12.: - Uscire dalla schermata.

⇨: Verrà aggiornato il valore del parametro "Impulsi portata".

⇨: A questo punto il flussometro è stato calibrato con il metodo ugelli.
