Tractor-ECU uygulaması
Bir araç profilinin parametrelerinin yapılandırılmasıÇalışma konumu sensörünün yapılandırılması
Bir araç profilinin parametrelerinin yapılandırılmasıÇalışma konumu sensörünün yapılandırılmasıÇalışma konumu sensörünün yapılandırılması
Bir çalışma pozisyonu sensörü eğer konektör B üzerinden terminale bağlıysa, sensörün hangi prensibe göre çalışacağını terminale bildirmeniz gerekir.
Konfigürasyonda üç sensör tipi arasında seçim yapabilirsiniz:
- ▪
- "analog"
- Üç noktalı kaldırma düzeninin yüksekliğini yüzde olarak ölçen analog bir çalışma pozisyonu sensörünü kullanıyorsunuz.
- ▪
- "dijital"
- ISO 11786 gereğince dijital, ISO uyumlu bir çalışma pozisyonu sensörünü kullanıyorsunuz. Sensör, sinyal prizi üzerinden terminale bağlıdır.
- ▪
- "ME sensörü Y"
- Müller-Elektronik'e ait çalışma pozisyonu sensörünü kullanıyorsunuz. Sensör terminale bağlıdır.
Prosedür
- þ
- Bir çalışma konumu sensörünü doğrudan terminale veya sinyal prizi üzerinden terminale bağladınız.
- þ
- "Çalışma konumu" parametresinde "Ön taraf üç nokta sensörü" veya "Arka taraf üç nokta sensörü" değerini seçtiniz.
- Araç listesini ekrana getirin.- 3.
- Araç profilini seçin.
- Basın.
- 5.

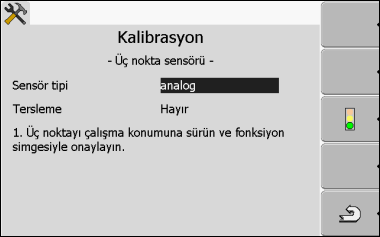

- Sensör tipini seçin.
- 6.
- Sinyali ters çevirmek isteyip istemediğinizi seçin. Bir tersleme ancak "dijital" veya "ME-sensörü Y" seçtiğiniz zaman makul olmaktadır.
- 7.
- "dijital" veya "ME-sensörü Y" seçtiğiniz zaman:
- Araç profiline geri dönün.
VEYA
"analog" seçtiğiniz zaman: Üç noktayı, çalışma konumunun başladığı yüksekliğe sürün.
- Onaylamak için basın.- ⇨
- Çalışma konumu sensörünü yapılandırdınız.
