Bir ISOBUS iş bilgisayarlı makinelerde

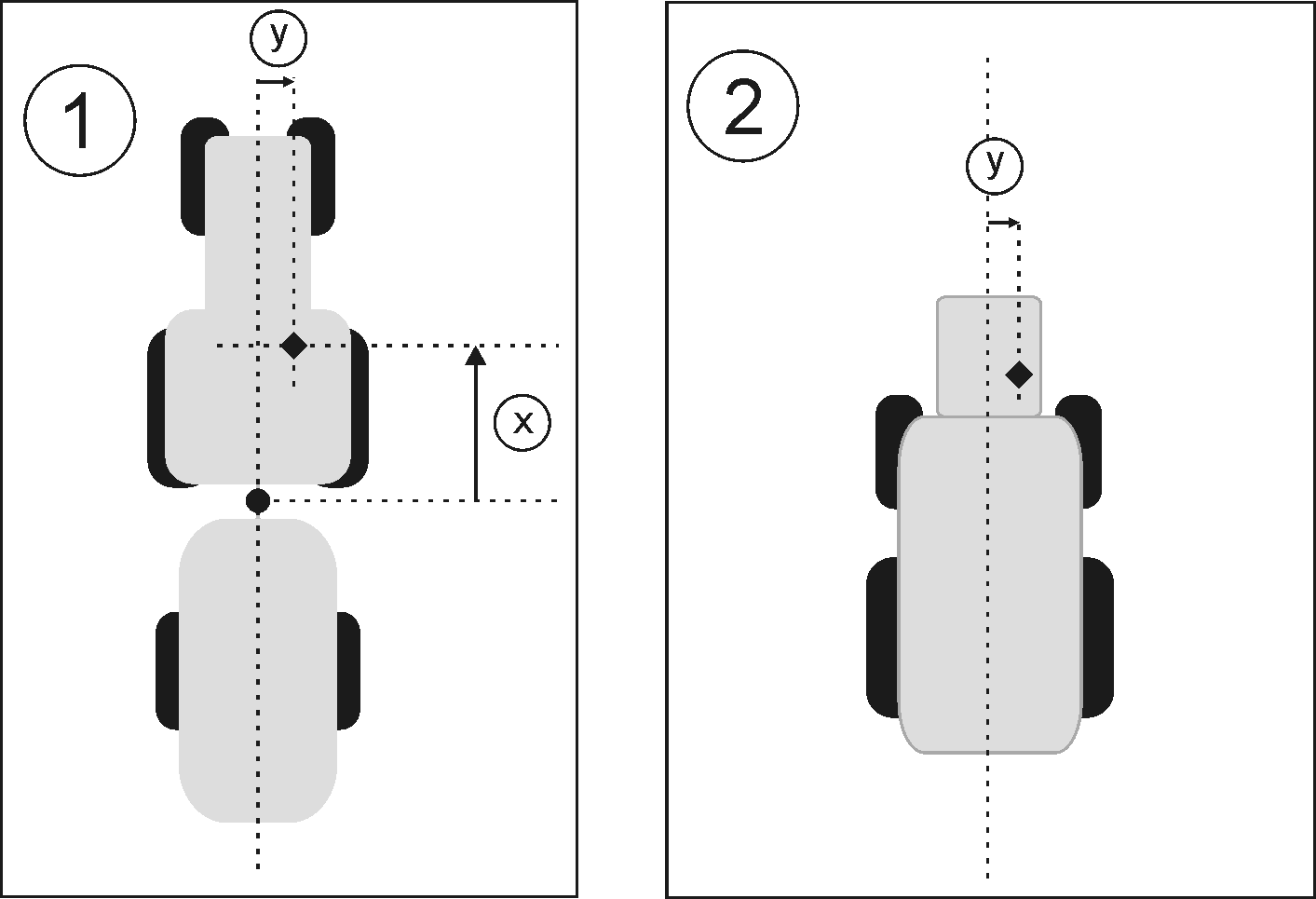

Aşağıdaki çizimde farklı makinelerde ölçmeniz gereken mesafeler işaretlenmiştir.


 GPS-Antennenoffset_ISO Maschinen_Selbstfahrer und Schlepper
ISOBUS makinelerde GPS alıcısı
Montaj ve bağlama cihazlarında bağlama noktası
GPS alıcısı
Montaj ve bağlama aparatları
Kendi yürür makine
y
Uzun eksen ile GPS alıcısı arasındaki mesafe
kayma Y için
x
Kayma X için mesafe



Prosedür



Traktörlerde bir ISOBUS iş bilgisayarı ile mesafeleri şu şekilde belirliyorsunuz:
þ
Kullanılan aparatın iş bilgisayarı terminale bağlıdır
þ
İş bilgisayarında aparatın geometrisi yapılandırılmıştır.
1.
Montaj veya bağlama aparatının bağlama noktası ile GPS alıcısı arasındaki mesafeyi ölçün.
2.
Ölçülen mesafeyi "Kayma X" parametresi olarak girin.
3.
Makinenin uzun ekseni ile GPS alıcısı arasındaki mesafeyi ölçün.
4.
Ölçülen mesafeyi "Kayma Y" parametresi olarak girin.



Prosedür



Kendi yürür makinelerde bir ISOBUS iş bilgisayarı ile mesafeleri şu şekilde belirleyebilirsiniz:
þ
Kullanılan aparatın iş bilgisayarı terminale bağlıdır
þ
İş bilgisayarında aparatın geometrisi yapılandırılmıştır.
1.
"Kayma X" parametresi olarak 0 cm girin.
2.
Makinenin uzun ekseni ile GPS alıcısı arasındaki mesafeyi ölçün.
3.
Ölçülen mesafeyi "Kayma Y" parametresi olarak girin.
