Zone d'affichage de rampe
Dans la zone d'affichage de rampe, vous trouvez les informations suivantes :
- ▪
- Nombre de tronçons
- ▪
- Les tronçons étant présélectionnés ou fermés
- ▪
- Quels tronçons épandent
Présentation
Les illustrations suivantes montrent à quoi peuvent ressembler les tronçons dans la zone d'affichage de la rampe :
Les tronçons 1 et 2 sont fermés et désactivés.

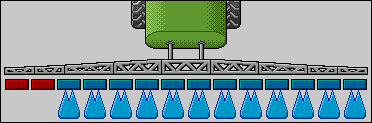

Les tronçons 1 et 2 sont fermés. Tous les autres tronçons sont ouverts et pulvérisent.
Lorsque SECTION-Control est activé, l’icône SECTION-Control est également affichée.
Si SECTION-Control est impossible, la couleur de l’icône SECTION-Control change.
Chaque carré correspond à une vanne de tronçon.
États des tronçons
Lorsque les tronçons sont commandés automatiquement avec SECTION-Control, vous devez vous assurer qu'ils ne peuvent pas être désactivés au moyen d'un boîtier de commande (S-Box) ou d'un joystick. Dans ce cas, le tronçon serait marqué par une croix rouge et resterait fermé.
États des tronçons avec SECTION-Control et avec S-Box
Les pulvérisateurs avec EDS (coupure buse-à-buse) ne disposent pas de vannes de tronçon. Chaque tronçon se compose de plusieurs buses commandées par des modules EDS. L'icône du tronçon est divisée en plusieurs segments. Chaque segment correspond à une buse.
État des tronçons avec EDS
