SPRAYER-Controller MAXI und MIDI 3.0 - Structure du masque de travail

Structure du masque de travail

Le masque de travail reste affiché tout au long du travail, il vous renseigne sur l'état du pulvérisateur.

Le masque de travail est divisé en plusieurs zones. Chaque zone peut afficher des informations sur des thèmes déterminés.

Il est possible de modifier ces zones selon le modèle et le fabricant du pulvérisateur lors de la configuration du calculateur. C'est pourquoi l'illustration suivante ne propose qu'un aperçu de la version standard.

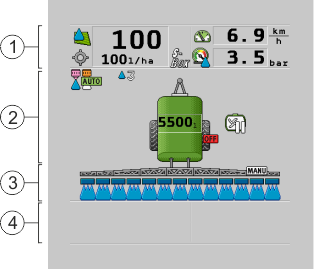

Zones du masque de travail

	Zone « Données de pulvérisation »		Zone « Rampe »
	Pictogramme de la machine avec icônes		Icônes jouxtant le pictogramme de la machine

Pour savoir quelles informations apparaissent dans ces zones, veuillez vous reportez aux chapitres suivants.

L'activation des icônes affichées à côté du masque de travail permettent d'exécuter certaines fonctions. Leur position et leur utilisation dépend du type de terminal ISOBUS.

Dans le tableau ci-dessous, vous pouvez voir la signification des icônes de fonction du masque de travail.

Icône de fonction	Fonction
	Ouvre le masque « Compteurs ».
	Ouvre le masque « Paramètres ».
	Ouvre le masque « Remplissage ».
	Ouvre le masque « Pliage rampe ».
	Permet de passer entre la régulation manuelle et automatique de la dose appliquée.
	Ouvre un masque contenant des fonctions spéciales.
/	Démarre ou arrête le timon-suiveur ou l'essieu-directeur.
/	Bascule entre deux niveaux d'icônes.
/	Bascule entre deux niveaux d'icônes si un capteur d'eau est configuré en plus.
	Affiche la page suivante avec les icônes de fonction.
