Utilisation des buses d'extrémité

JR3_Randdüsen in der Arbeitsmaske

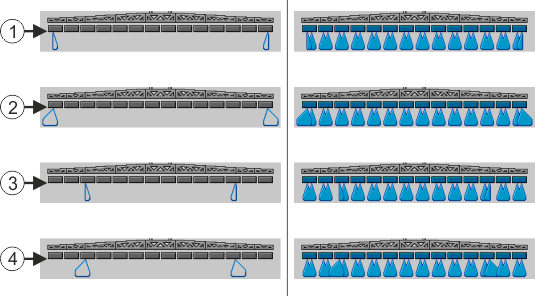

Buses d'extrémité dans le masque de travail : À gauche : avant épandage ; à droite : pendant l'épandage.

	Buses de bordure sur les tronçons 1 et 14
	Buses longue portée sur les tronçons 1 et 14
	Buses de bordure sur les tronçons 3 et 12
	Buses longue portée sur les tronçons 3 et 12

Icône de fonction	Signification
	Activation et désactivation des buses de bordure de gauche et de droite
	Activation et désactivation des buses longue portée de gauche et de droite

Procédure

Voici comment utiliser les buses d'extrémité :

1.: Arrêter l'épandage.

2.: passer aux masques auxiliaires :

⇨: Des icônes de fonction permettant de commander les buses d'extrémité doivent s'afficher à l'écran.

3.: Appuyer sur les touches de fonction des buses d'extrémité pour les représenter à l'écran.

⇨: Les cônes de pulvérisation des buses d'extrémité s'affichent sous la rampe. Ces icônes ne servent qu'à représenter la position des buses d'extrémité.
