Bereich Gestängeanzeige
In der Gestängeanzeige finden Sie folgende Informationen:
- ▪
- Anzahl der Teilbreiten
- ▪
- Welche Teilbreiten vorselektiert oder abgeschaltet sind
- ▪
- Welche Teilbreiten bringen aus
Darstellung
Die folgenden Abbildungen zeigen, wie die Teilbreiten im Bereich Gestängeanzeige aussehen können:

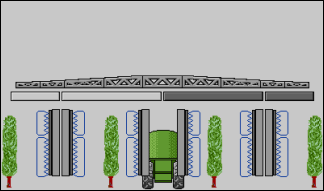

Teilbreiten 1 und 2 sind geschlossen und deaktiviert.

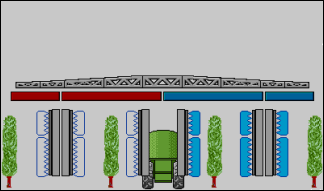

Teilbreiten 1 und 2 sind geschlossen. Alle anderen Teilbreiten sind offen und spritzen.

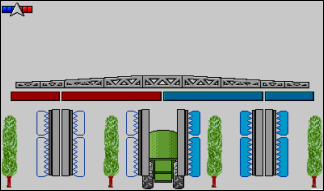

Wenn SECTION-Control aktiviert ist, erscheint zusätzlich das blau-rote SECTION-Control-Symbol.

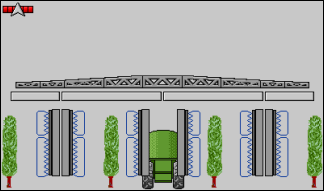

Wenn SECTION-Control nicht möglich ist, ist dieses Symbol rot.

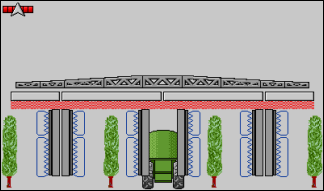

Wenn SECTION-Control aktiv ist, die Maschine aber stillsteht und alle Teilbreiten aus, erscheint unter den Teilbreiten ein rotes Flackern.
Jedes Viereck entspricht einem Teilbreitenventil.
Teilbreitenzustände
Wenn die Teilbreiten mit SECTION-Control automatisch geschaltet werden, müssen Sie sicherstellen, dass die Teilbreiten nicht über einen Schaltkasten (S-Box) oder einen Joystick deaktiviert werden. In diesem Fall würde die Teilbreite mit einem roten Kreuz markiert werden und geschlossen bleiben.
Teilbreitenzustände mit SECTION-Control und mit S-Box
