Systemübersicht

Das System besteht aus einem oder mehreren Jobrechnern, die an der Obst- oder Weinbauspritze montiert sind und die Arbeit steuern.

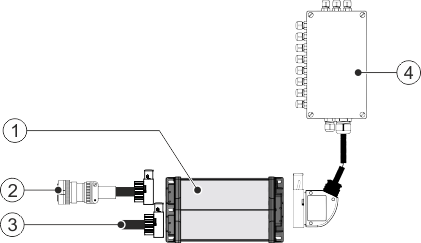

Kleines System mit einem Jobrechner
Jobrechner ECU-MIDI Master
Signalverteiler
ISOBUS-Kabel
CAN-Abschluss

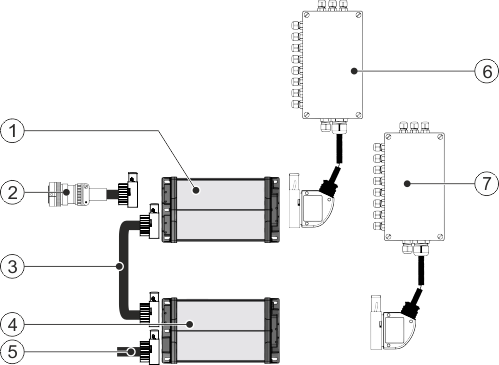

Großes System mit zwei Jobrechnern
Jobrechner ECU-MIDI Master
CAN-Abschluss
ISOBUS-Kabel
Signalverteiler Master
Verbindungskabel zwischen den Jobrechnern
Signalverteiler Slave
Jobrechner ECU-MIDI Slave




Jeder Jobrechner ist für die Steuerung von ausgewählten Funktionen der Obst- oder Weinbauspritze verantwortlich und empfängt Signale von ausgewählten Sensoren. Bei Systemen mit zwei oder mehr Jobrechnern, werden jeweils identische Jobrechner und Signalverteiler verwendet.
