Applikation Tractor-ECUAdministration af traktorprofilerne


Administration af traktorprofilerne

Traktorprofiler anvendes til at registrere vigtige kendetegn på den traktorm hvor terminalen er monteret.


Det har følgende fordele:
▪
Du kan anvende terminalen på flere traktorer. Hver gang du skifter traktoren, kan du aktivere den passende traktorprofil.
▪
Selv, når terminalen altid er monteret på en traktor, kan der oprettes flere profiler for en traktor.


Du kan anvende mellem 1 og 31 traktorprofiler.
Traktorprofilernes antal afhænger af flere faktorer:
▪
Terminalens formål:
–
Hvis du manuelt kobler det påhængte redskab, eller benytter et redskab, hvor et centimeter ikke er afgørende, er et traktorprofil pr. traktor er nok.
–
Hvis du ikke benytter en TRACK-Leader ingen TRACK-Leader, skal du eventuelt ikke have traktorprofiler.
▪
Tilstræbt præcision:
–
Hvis du arbejder med SECTION-Control og ISOBUS-såmaskiner eller marksprøjter, er afstanden mellem GPS-modtager og koblingen afgørende. Derfor kræves der en profil, hvor du måler afstanden til understyret i geometrien, og en profil, hvor du måler afstanden til trækpendulet.
▪
Antal traktorer med forskelligt udstyr med forskellige geometrier.


Ved selvkørende maskiner (f. eks. Marksprøjter) skal du anvende en traktorprofil med følgende indstillinger:
▪
Parametret ”Forbindelse med ISOBUS-TC?” - Sørg for at indstille dette parameter korrekt.
▪
Parameter ”Hastighed”
–
GPS-modtager - hvis en GPS-modtager er tilsluttet på terminalen og anvendes til at finde hastigheden.
–
Hjulsensor, radarsensor via CAN-bus - hvis en hastighedssensor er tilsluttet på signalfordeleren på ISOBUS-jobcomputeren, kan hastighedssensoren på Tractor-ECU benyttes gennem denne indstilling.
▪
Geometri: Ved selvkørende maskiner indtastes geometrien som regel i sprøjtens computer. Derfor skal der ikke indtastes afstande i Tractor-ECU.

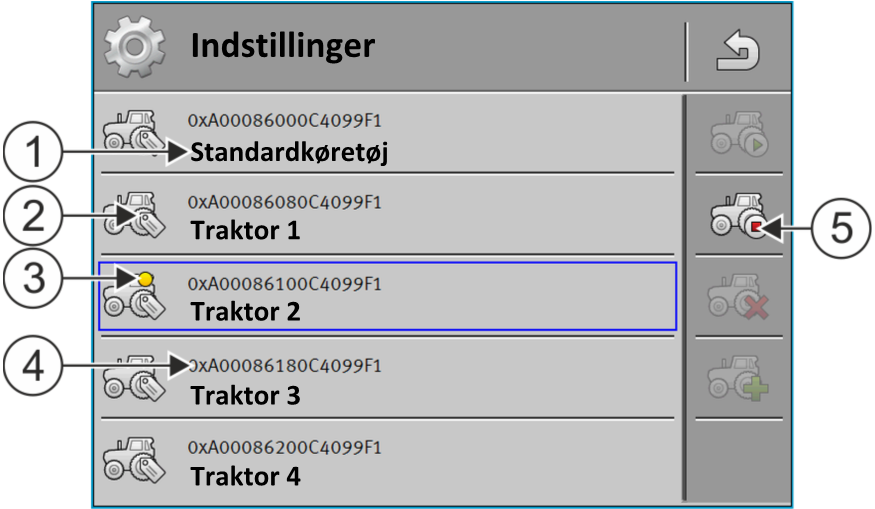

 1
Navn på en traktorprofil
 4
ISO-navn på en traktorprofil
(Tallene i midten er forskellig i profilerne)
 2
Traktorens symbol
 5
Funktionssymboler.
Hvis der mindst er aktiveret en traktorprofil, fremkommer kun stopsymbolet.
 3
Traktorprofilens tilstand:
grøn = profilen er aktiveret;
gul = profilen aktiveres efter genstart af terminalen.




Funktionssymbol
Funktion
 Speedsource_Intern neu
Opretter en ny traktorprofil.
 Speedsource_Intern start
Aktiverer den markerede traktorprofil.
 Speedsource_Intern stop
Deaktiverer traktorprofilen.
 Speedsource_Intern edit
Henter de parametre, der er gemt i traktorprofilen.
 Speedsource_Intern löschen
Slukker traktorprofilen.



Fremgangsmåde



1.
 Tecu - Åbn applikationen Tractor-ECU.
2.
Klik på "Indstillinger".
⇨
De tilgængelige traktorprofiler fremkommer.
⇨
Hvis der er aktiveret en traktorprofil, har de fleste funktionssymboler grå baggrund.
3.
På en side kan der vises maks. fem traktorprofiler. For at se flere viskes med fingeren nedefra og opad via skærmen.
4.
For at redigere traktorprofilen eller om at oprette en ny, skal den aktivere traktorprofil deaktiveres.
