Tilslutning af kamera NQ
Fremgangsmåde
- 1.

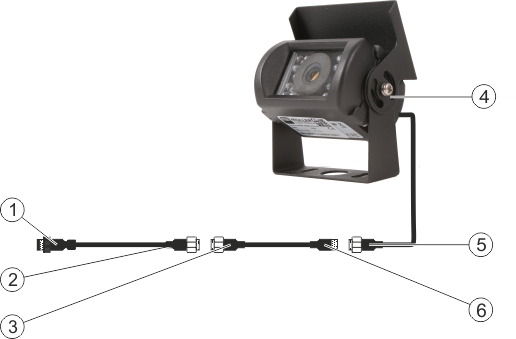

- Forbind kablerne med hinanden som vist på billedet. Bemærk kabellængden.
- 2.
- FORSIGTIG! Vær ved installering af kablet opmærksom på at kablerne ikke danner knæksteder og at ingen kan snuble over de lagte kabler.
- 3.
- Installer kablet. Sørg for at kablet kan nå terminalen og ikke rives af under arbejdet.
- 4.
- Fastgør det med de vedlagte kabelstrips.
- 5.
- Fastgør kameraet. Brug dertil boreskabelonen fra den korte vejledning i den hvide papkasse.
- 6.
- Tilslut kameraet på terminalen. Brug dertil tilslutningen D.
- 8.
- Når du tager kablet af terminalen, brug den vedlagte gummipakning til at tætne de åbnede stik.
