Parameter
Navn
Navnet på den virtuelle computer.
Ekstern computer
Hvis du tilslutter en computer eller agronomisk sensor til den serielle port, skal du vælge modellen i dette parameter.
Listen indeholder følgende redskaber:
- ▪
- Computere, der kan kommunikere va et af protokollerne ASD eller LH5000 og er i stand til at kommunikere med terminalen. Hvis du vil tilslutte en computer, der understøtter disse protokoller, men ikke vises i listen, skal du kontakte Müller-Elektronik og gennemføre skridtene sidst i kapitlet.
- ▪
- Agronomiske sensorer, der kan tilsluttes på en af terminalens serielle porte.
- ▪
- AMABUS. Bemærk at der kræves et specielt kabel for at tilslutte AMABUS. Varenummer: 30322572
Fremgangsmåde
Således opdateres listen over computere:
- þ
- Du har kontaktet Müller-Elektronik og modtaget et USB-stik med installationsfilen.
- þ
- Applikationen Virtual ECU er lukket.
- 1.
- Sæt USB-stikket ind i terminalen.
- 2.
- Start applikationen Virtual ECU.
- ⇨
- Følgende meddelelse vises: "Skal listen over eksterne computere opdateres?"
- 3.
- Vælg "Ja" for at opdatere listen.
- 4.
- Bekræft.
- 5.
- Genstart terminalen.
- ⇨
- Nu kan du også vælge de tilføjede computere.
Redskabstype
Brug denne parameter for at bestemme landbrugsredskabets type.
Der findes følgende redskabstyper:
- ▪
- Såmaskine
- ▪
- Gødningsspreder
- ▪
- Sprøjte
- ▪
- Jordbearbejdning
Koblingstype
Brug denne parameter for at bestemme landbrugsredskabets koblingstype.
Der findes følgende koblingstyper:
- ▪
- ukendt
- ▪
- Trækstang
- ▪
- 3-punkt påhængt
- ▪
- 3-punkt påbygget
- ▪
- Trækkrog
- ▪
- Gaffelhoved
- ▪
- Træktap
- ▪
- Anhængertræk
- ▪
- Kuglehoved

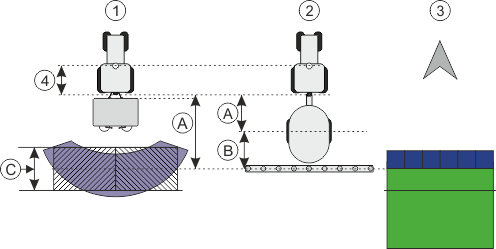

Maskinmodel
Dette parameter påvirker, hvordan arbejdsbjælken i TRACK-Leader:følger pilen. Via konfigurationen skal optegnelse af bearbejdede arealer være mere præcist i kurver.
Efter hver ændring skal også geometrien tilpasses.
Mulige værdier:
- ▪
- "påbygget"
- Indstilling for landbrugsredskaber, der er monteret på traktorens trepunkt.
- ▪
- "trukket"
- Indstilling til arbejdsredskaber, der trækkes af en traktor. Arbejdsbjælken føres som et påhængt redskab bag en traktor.
Arbejdsbredde
Denne parameter viser den indstillede arbejdsbredde for maskinen.
Antal sektioner
Indtast her, hvor mange sektioner, der kan aktiveres og deaktiveres, maskinen består af. Ved en marksprøjte er det sektionsventilerne; ved en gødningsspreder eller en såmaskine kan det f. eks. være doseringsenhederne.
Dette parameter tjener til at overføre det korrekte antal sektioner til modulet SECTION-View, så du kan aktivere sektionerne manuelt.
Hver sektion vises som del af arbejdsbjælken i arbejdsmasken.
Sektioner
Åbner en maske, hvor du kan indtaste, hvor bred hver sektion af maskinen er.

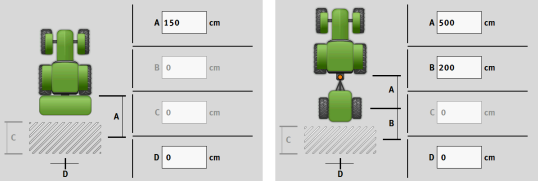

Geometri
Geometrien indeholder en række mål, der hjælper ved at afbilde køretøjsenheden i TRACK-Leader korrekt og finde sin position.
Klik på funktionssymbolet for at hente geometrien:
TRAMLINE-View
TRAMLINE-View indeholder de parametre, som viser sporene i TRACK-Leader korrekt, når der anvendes såmaskiner.
Licensen "TRAMLINE-Management" skal være aktiveret for at kunne benytte TRAMLINE-View.
Klik på funktionssymbolet for at hente TRAMLINE-View:
Parameter:
- ▪
- "Sporsrytme"
- Definerer den sporsrytme, der arbejdes med.
- ▪
- "Arbejdsstart"
- Definerer på hvilket sted på marken du vil starte arbejdet.
- ▪
- "Start halv arbejdsbredde"
- Definerer, om den første overkørsel efter arbejdsstart kun med en halv arbejdsbredde.
