Konfigurering af redskabsanordning

Redskabsanordningen viser, fra hvilke ISOBUS-computere terminalen henter geometrierne på de tilsluttede landbrugsredskaber. Geometrien er nødvendig for at kunne beregne alle deles position på basis af GPS-signalet. Kun på denne måde er en nøjagtig parallelstyring og sektionsaktivering mulig.

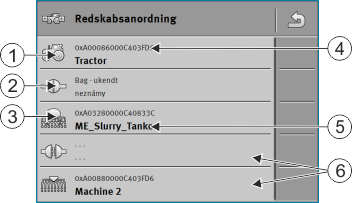

	Traktorens symbol		ISO-navn på traktoren
	Forbindelsen mellem traktor og jobcomputeren er oprettet - forbundne enheder		Computerens navn
	Symbol på ISOBUS-jobcomputer		Ikke alle redskaber på listen skal forbindes. - adskilte enheder

Ved simple systemer kan terminalen indstille redskabsanordningen automatisk. Især når ME-terminalen er det eneste, der indeholder traktorens geometri.

I følgende tilfælde kan det desuden være nødvendig at indstille redskabsanordningen manuelt:

▪: Hvis der i traktorkabinen er monteret en traktor-computer (Tractor-ECU), hvor traktorgeometrien er gemt. I så fald skal du afgøre, hvilken Tractor-ECU der i redskabsanordningen forbindes med andre redskaber: ME-terminalens applikation eller jobcomputerens.

▪: Hvis systemet ikke selv kan placere ISOBUS-computerne. F. eks hvis traktoren ser mere end et landbrugsredskab (f. eks.: gyllespreder eller såmaskine).

▪: Hvis forbindelsen med en ISOBUS-computer afbrydes under starten af en ISO-XML-opgave. I de fleste tilfælde indstilles redskabsanordningen korrekt, så snart ISOBUS-computeren gentilsluttes.

▪: Hvis der fremkommer en fejlmeddelelse ved start af terminalen: "Redskabsanordning ufuldstændig"

▪: Hvis der under starten af en navigation i TRACK-Leader fremkommer den følgende fejlmeddelelse: "Redskabsdata hentes stadig." Redskabsanordningens indstillinger kan afhjælpe problemet.

Fremgangsmåde

Således konfigureres redskabsanordningen, hvis applikationen ISOBUS-TC benyttes i modus ”Standard”:

þ: Alle ISOBUS-jobcomputere og virtuelle jobcomputere, der kræves for en mark, er tilsluttet.

1.: - Åbn applikationen ISOBUS-TC.

2.: Klik på "Redskaber".

⇨: Masken "Redskaber" vises.

3.: - Åbn redskabsanordningen.

⇨: Du har hentet masken med redskabsanordningen.

⇨: Der vises en liste med alle redskaber, der er tilsluttet en ISOBUS. Mellem redskaberne vises deres konnektorer.

4.: Klik på posten i den øverste linje for at vælge det første redskab.

5.: Som andet punkt bør der fremkomme det landbrugsredskab, der er tilsluttet ME-terminalen. Klik på en linje med det andet redskab og vælg et.

6.: Nu skal du kun vælge den passende konnektor mellem de to redskaber. Klik på i linjen mellem de to redskaber, og vælg den konnektor, der passer til det pågældende redskab.

7.: - Afslut masken for at gemme indtastningerne.
