Configurer la disposition des appareils

La disposition des appareils indique les calculateurs ISOBUS desquels le terminal charge la géométrie des appareils agricoles raccordés. La géométrie est nécessaire au calcul de la position de tous les composants à l’aide du signal GPS. C’est le seul moyen de permettre la coupure des tronçons de façon automatique et le guidage en parallèle exact.

En regardant dans le sens de la marche, les appareils doivent être agencés de l’avant vers l’arrière

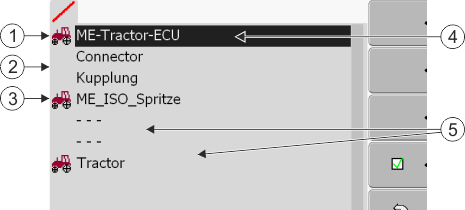

	Tractor-ECU du terminal.		Nom du calculateur
	Connecteurs entre l’application « ME-Tractor-ECU » et « ME_ISO_Spritze ». La géométrie de ces appareils est transmise à SECTION-Control.		Tous les appareils de la liste ne sont pas à relier. Les calculateurs qui ne contiennent aucune donnée géométrique utile peuvent être déconnectés. Dans cette image, le calculateur « Tracteur » a été déconnecté, la géométrie de l’application Tractor-ECU du terminal devant être reprise.
	Calculateur ISOBUS « ME_ISO_Spritze »

Procédure

C’est ainsi que se configure l’agencement des appareils si l’application ISOBUS-TC n’est pas utilisée :

þ: Tous les calculateurs ISOBUS sont raccordés à ISOBUS.

1.: Ouvrir l’application ISOBUS-TC.

2.: – Charger le masque avec la disposition des appareils.

⇨: Le masque suivant apparaît :

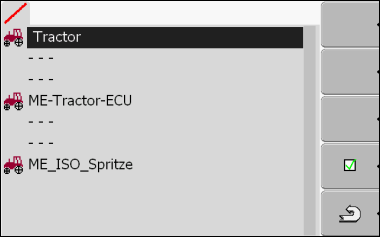

⇨: Une liste de tous les appareils raccordés ISOBUS s’affiche. Entre les différents appareils apparaissent leurs connecteurs.

3.: - Avec le bouton de sélection, appuyez sur la première ligne pour sélectionner le premier appareil. Si vous utilisez un terminal ME, raccordé à un récepteur GPS, entrez l’application « ME-Tractor-ECU » dans la première ligne. Vous pouvez décider si un autre terminal ou calculateur de tracteur comprend la géométrie.

4.: Sur la seconde ligne doit s’afficher l’appareil agricole raccordé à la prise arrière ISOBUS. Choisissez un appareil pour la ligne correspondant au second appareil.

5.: Il ne vous reste plus qu’à choisir le connecteur correspondant entre les deux appareils. Avec le bouton de sélection, appuyez sur la ligne entre les deux appareils et sélectionnez le connecteur correspondant à chacun.

Sur les systèmes simples, le terminal peut paramétrer la disposition des appareils de manière automatique. Surtout si le terminal ME est le seul qui comprend la géométrie du tracteur (voir : Entrer la position du récepteur GPS).

Toutefois, dans les cas suivants, il peut s’avérer nécessaire de la régler manuellement :

▪: Si un calculateur de tracteur (Tractor-ECU) est monté dans la cabine du tracteur, dans lequel est enregistrée la géométrie du tracteur. Dans ce cas, il vous appartient de choisir quelle ECU de tracteur de la disposition est reliée à d’autres appareils : l’application du terminal ME ou celle du calculateur.

▪: Si le système ne peut agencer lui-même le calculateur ISOBUS. Par exemple, si le tracteur remorque plus d’un appareil agricole (p. ex. tonne à lisier et semoir).

▪: En cas d’interruption de connexion à un calculateur ISOBUS durant le démarrage d’une mission ISO-XML. Dans la plupart des cas, l’agencement est correctement paramétré dès que vous raccordez le calculateur ISOBUS.

▪: Si au démarrage du terminal ce message d’erreur apparaît : « Disposition des appareils incomplète ».

▪: Si le message d’erreur suivant s’affiche au démarrage de la navigation sur TRACK-Leader : « Les données de l’appareil sont encore en cours de chargement ». Le réglage de la disposition des appareils pourrait remédier au problème.
