Configurazione del sensore di posizione di lavoro

Se un sensore posizione di lavoro è collegato al terminale mediante il connettore B, si deve dire al terminale il principio di funzionamento del sensore.

Per la configurazione si può scegliere tra tre tipi di sensore disponibili:

▪: “analogico“

: È utilizzato un sensore posizione di lavoro analogico che rileva l'altezza in percentuale dell'attacco a tre punti.

▪: “digitale“

: È utilizzato un sensore posizione di lavoro digitale ISO compatibile, secondo la ISO 11786. Il sensore è collegato al terminale mediante presa di segnale.

▪: “ME-sensor Y“

: È utilizzato il sensore di posizione di lavoro della Müller-Elektronik. Il sensore è collegato al terminale.

Procedura

þ: Il sensore di posizione di lavoro è collegato direttamente oppure mediante la presa di segnale al terminale.

þ: Nel parametro “Posizione di lavoro“ è stata selezionata l'opzione “Sens. sull'att. a 3 punti fr.“ o “Sens.sull'att. a 3 punti post.“.

1.: Richiamare l'applicazione Tractor-ECU:
| Tractor-ECU

2.: - Richiamare l'elenco dei veicoli.

3.: Selezionare il profilo veicolo.

4.: .

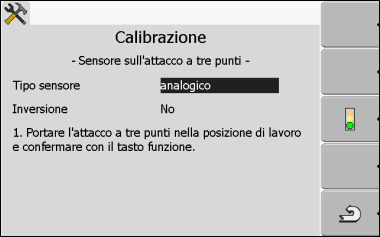

⇨: Appare la seguente schermata:

5.: Selezionare il tipo di sensore.

6.: Scegliere se si vuole invertire il segnale. L'inversione è valida, solo se è stato selezionato “digitale“ o “ME-sensor Y“.

7.: Se è stato selezionato “digitale“ o “ME-sensor Y“: - Tornare al profilo veicolo.
OPPURE
Se è stato selezionato “analogico“: Portare l'attacco a tre punti all'altezza di partenza della posizione di lavoro.

8.: - Premere per confermare.

9.: - Tornare al profilo veicolo.

⇨: A questo punto il sensore di posizione di lavoro è stato configurato.
