Parametry maszyn

Potrzebujesz danych maszyny w następujących przypadkach:

▪: Jeśli chcesz utworzyć nowy profil maszyny

▪: Jeśli chcesz zmienić profil maszyny

Na następnych stronach znajdziesz opis wszystkich parametrów.

Szerokość robocza

Parametr ten pokazuje ustawioną szerokość roboczą urządzenia.

Liczba sekcji

W tym miejscu wprowadź liczbę sekcji maszyny. W opryskiwaczu może to być liczba zaworów sekcyjnych, w rozsiewaczu lub w siewniku mogą to być połowy szerokości roboczej.

Parametr ten służy do wyświetlania poprawnej ilości sekcji w ekranie SECTION-View, aby ułatwić operatorowi ich ręczną obsługę.

Każda sekcja wyświetlana jest jako część belki na ekranie roboczym.

Sekcje

Otwiera ekran, w którym możesz wprowadzić szerokość każdej sekcji.

Stopień nakładania

Stopień nakładania przy obróbce powierzchni o kształcie klina.

Na zewnętrznych sekcjach ustawiony "Stopień nakładania" jest modyfikowany przez parametr "Tolerancja nakładania".


Stopień nakładania 0%	Stopień nakładania 50%	Stopień nakładania 100%

Możliwe wartości:

▪: 0% - każda z sekcji zostanie włączona dopiero wtedy, gdy podczas wyjeżdżania z powierzchni obrobionej, całkowicie opuści tą powierzchnię. Podczas wjeżdżania na powierzchnię obrobioną sekcja zostanie wyłączona dopiero wtedy, gdy 1% szerokości sekcji znajdzie się nad powierzchnią obrobioną.

▪: 50% - każda z sekcji zostanie włączona dopiero wtedy, gdy podczas wyjeżdżania z powierzchni obrobionej, opuści tą powierzchnię w połowie. Podczas wjeżdżania na powierzchnię obrobioną sekcja zostanie wyłączona dopiero wtedy, gdy 50% szerokości sekcji znajdzie się nad powierzchnią obrobioną. Jeżeli "Stopień nakładania" wynosi 50%, wtedy parametr "Tolerancja nakładania" nie ma wpływu na zachowanie się opryskiwacza.

▪: 100% - każda z sekcji zostanie włączona natychmiast, gdy podczas wyjeżdżania z powierzchni obrobionej, opuści tą powierzchnię w 1%. Podczas wjeżdżania na powierzchnię obrobioną sekcja zostanie wyłączona dopiero wtedy, gdy 100% szerokości sekcji znajdzie się nad powierzchnią obrobioną.

Tolerancja nakładania

Patrz: tu

Tol. nakładania przy granicy (Tolerancja nakładania przy granicy)

Patrz: tu

Odbiornik GPS lewo/prawo

Wprowadź w tym miejscu o ile centymetrów z lewej/prawej strony od środka ciągnika/pojazdu zamontowany jest odbiornik GPS.

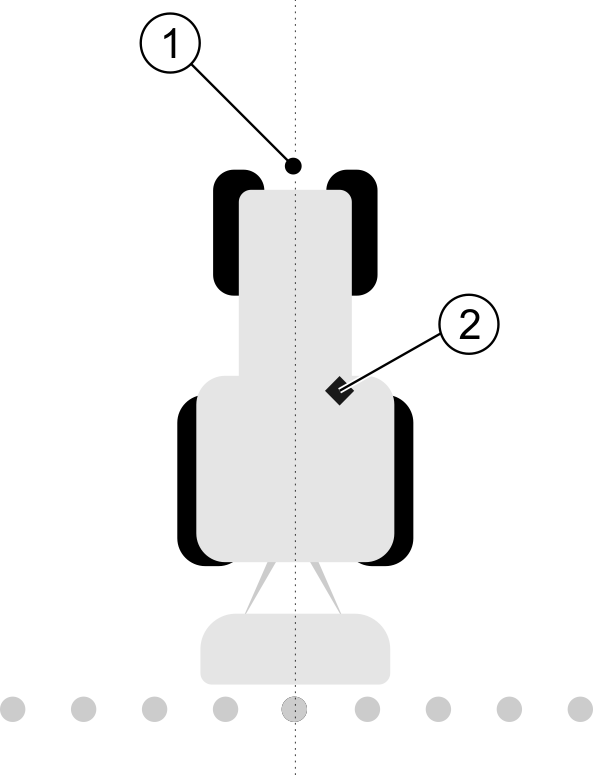

Pozycja odbiornika GPS

Środek osi przód/tył pojazdu

Odbiornik GPS

Znajduje się z prawej strony osi pojazdu.

Pozycja odbiornika GPS, którą wprowadziłeś w aplikacji Tractor-ECU jest ignorowana przez aplikację TRACK-Leader, jeżeli pracujesz z "Profilami maszyn".

Możliwe wartości:

▪: Wprowadzić wartość ujemną. n.p.: - 0.20m

: Jeśli odbiornik znajduje się po lewej stronie osi.

▪: Wprowadzić wartość dodatnią. n.p.: 0.20m

: Jeśli odbiornik znajduje się po prawej stronie osi.

Antena GPS przed/za

Odległość odbiornika GPS od punktu pracy. Punkt pracy to ta część maszyny, która wykonuje pracę n.p. belka w opryskiwaczu. W przypadku rozsiewacza są to talerze rozrzucające nawóz.

Pozycja odbiornika GPS, którą wprowadziłeś w aplikacji Tractor-ECU jest ignorowana przez aplikację TRACK-Leader, jeżeli pracujesz z "Profilami maszyn".

Możliwe wartości:

▪: Wprowadzić wartość ujemną. n.p.: - 4.00m

: Jeśli odbiornik znajduje się za punktem pracy.

▪: Wprowadzić wartość dodatnią. n.p.: 4.00m

: Jeśli odbiornik znajduje się przed punktem pracy.

Czujnik pozycji roboczej

Czy na urządzeniu rolniczym zamontowany jest Czujnik pozycji roboczej?

Czujnik pozycji roboczej rozpoznaje, że urządzenie rolnicze jest uruchomione i przekazuje informacje do terminalu. W wielu traktorach czujnik ten jest zainstalowany seryjnie i dostępny przez podłączenie terminalu do gniazda sygnałowego.

Możliwe wartości:

▪: "Tak"

▪: "Nie"

Odwrócona logika czujnika

Czy logika czujnika jest odwrócona?

▪: "Tak" - Zapis obróbki pola zaczyna się wtedy, kiedy czujnik nie wysyła sygnału. Kończy się, kiedy czujnik zacznie wysyłać sygnał.

▪: "Nie" - Zapis obróbki pola zaczyna się wtedy, kiedy czujnik wysyła sygnał. Kończy się, kiedy czujnik przestanie wysyłać sygnał.

Model maszyny

Parametr ten decyduje o tym jak na ekranie przedstawione jest urządzenie podążające za strzałką.

Możliwe wartości:

▪: "samojezdna"

: Ustawienie dla samojezdnych opryskiwaczy i maszyn.

▪: "przyczepiana"

: Ustawienie dla maszyn rolniczych, ciągniętych przez traktor.

▪: "dezaktywowany"

: Ustawienie dla urządzeń zaczepianych na ciągniku.

Wskaźnik kierunku - ekran

Rodzaj ekranowego wskaźnika kierunku.

Możliwe wartości:

▪: "dezaktywowany"

: Wyłącza ekranowy wskaźnik kierunku.

▪: "graficzny"

: Włącza ekranowy wskaźnik kierunku w trybie graficznym.

▪: "tekstowy"

: Włącza ekranowy wskaźnik kierunku w trybie tekstowym.

▪: "SECTION-View"

: Aktywuje SECTION-View

Rodzaj urządzenia

Wybierz rodzaj urządzenia dla którego utworzyłeś ten profil.

Masz do wyboru:

▪: Opryskiwacz

▪: Rozsiewacz

▪: Siewnik

▪: Kombajn

▪: Niesprecyzowany system

Obraz wysiewu

Aby uczynić wysiew w poprzeczniaku dokładniejszym, możesz sprecyzować obraz wysiewu rozsiewacza.

Aby to zrobić potrzebujesz poniższych parametrów:

▪: "Odległość wysiewu"

: Odstęp między talerzami a środkiem miejsca w którym nawóz upada na ziemię.

: Odległość wysiewu = (Długość robocza/2) + (odstęp między linią wyłączającą a talerzami)

▪: "Długość robocza"

: Odległość między liniami włączającą i wyłączającą na obrazie wysiewu.

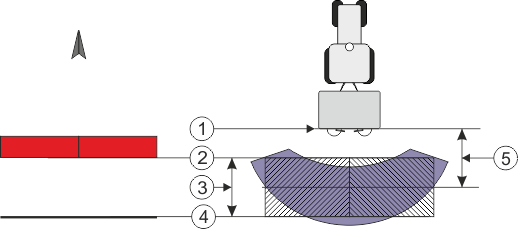

Parametry "Odległość wysiewu" i "Długość robocza".

	Talerze rozsiewające		Linia włączająca Jeżeli ta linia opuści uwrocie, rozsiewacz zacznie pracę.
	Linia wyłączająca Jeżeli ta linia wjedzie w uwrocie, rozsiewacz przerwie pracę.		Odległość wysiewu
	Długość robocza Obszar między linią włączającą i wyłączającą.

Instrukcja

Aby parametry te pojawiły się na ekranie:

1.: W parametrze "Rodzaj urządzenia" wybierz "Rozsiewacz".

⇨: Parametry "Odległość wysiewu" i "Długość robocza" pojawiają się w menu.

Przesunięcie od osi ciągnika

Parametr ten służy do konfiguracji maszyn, w których szerokość robocza jest wysunięta w lewo lub w prawo. Wprowadź o ile centymetrów środek szerokości roboczej przesunięty jest w bok od środka ciągnika.

Po lewej: Ciągnik z jednym urządzeniem; po prawej: ciągnik z dwoma urządzeniami rolniczymi

Przesunięcie od osi ciągnika - Odległość między środkiem osi traktora, a środkiem szerokości roboczej.

Całkowita szerokość robocza

Możliwe wartości:

▪: Wprowadzić wartość dodatnią. n.p.: 90cm

: Jeśli urządzenie rolnicze jest przesunięte w prawo.

▪: Wprowadzić wartość ujemną. n.p.: -90cm

: Jeśli urządzenie rolnicze jest przesunięte w lewo.

Sposób działania

Jeżeli wprowadzisz w tym miejscu wartość większą niż 0, wtedy:

▪: Na ekranie roboczym wyświetlona zostanie czerwona linia prowadząca, znajdująca się tuż obok niebieskiej linii prowadzącej.

▪: Belka robocza zostanie przesunięta w bok. Niebieska linia prowadząca przebiega dokładnie przez środek belki roboczej.

Po skonfigurowaniu przesunięcia urządzenia od osi TRACK-Leader należy obsługiwać w trochę inny sposób:

1.: Kieruj pojazdem tak, aby strzałka na ekranie podążała za czerwoną linią. Środek belki roboczej będzie wtedy podążał za niebieską linią prowadzącą.

Linie prowadzące przy pracy z asymetrycznymi urządzeniami

	Czerwona linia prowadząca – znaczy środek ciągnika		Niebieska linia prowadząca – znaczy środek szerokości roboczej
	Strzałka – zaznacza pozycję odbiornika GPS.		Belka robocza
