Podstawy obsługiPrzygotowanie nawigacji


Przygotowanie nawigacji

Jeśli na ekranie startowym naciśniesz przycisk "Nawigacja" wyświetlony zostanie ekran przygotowawczy. Musisz tu ustawić kilka parametrów.

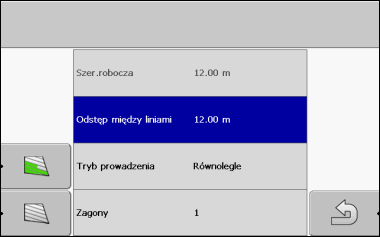

Ekran przygotowawczy


Elementy obsługi
Symbol funkcji
Znaczenie
Rozpoczyna nową nawigację.
Najazdy zostaną usunięte.
Kontynuuje pracę na polu, którego dane wczytałeś w ekranie "Pamięć".
Najazdy nie zostaną usunięte.


Parametr
Parametr
Objaśnienie
Szerokość robocza
Wartość jest kopiowana z komputera roboczego ISOBUS lub z profilu maszyny.
Odstęp między liniami
Odstęp między dwoma liniami prowadzącymi.
Tryb prowadzący
Zagony
W ten sposób możesz ustawić, co którą linię prowadzącą program ma zaznaczyć grubą kreską.
W ten sposób łatwiej ci będzie jechać co drugą lub co trzecią ścieżką.
Odległość wysiewu
Wyświetlany tylko na rozsiewaczach.
Patrz: Parametry maszyn
Długość robocza
Wyświetlany tylko na rozsiewaczach.
Patrz: Parametry maszyn
