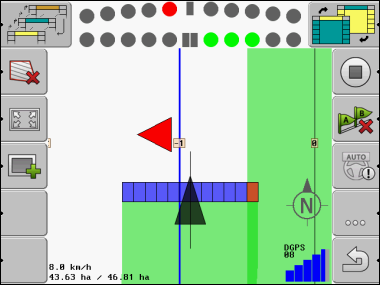

Bildskärm-Lightbar i grafikläget
Bildskärm-Lightbar i grafikläge består av två fält:
- ▪
- Längst ner visas den aktuella avvikelsen från styrlinjen.
- ▪
- Längst upp visas avvikelsen inom ett visst avstånd. Se parameter "Prognos".
Varje cirkel står för en bestämd avvikelse i centimeter. Se parameter "Känslighet".
Eftersom körvinkeln kan variera något på grund av tekniska orsaker, används det dubbla värdet för känslighet när prognosfälten skall visas.
Målet för styrningen är att alltid att bara belysa de centrala kvadraterna.
