Zmienianie parametru opóźnienie

Musisz teraz wyregulować parametry "Korekta opóźnienia przy włączaniu" i "Korekta opóźnienia przy wyłączaniu".

Instrukcja

1.: Wyreguluj parametry według reguły:
- Jeśli opryskiwacz włącza/wyłącza się za późno, to znaczy, że potrzebuje więcej czasu. Należy zwiększyć opóźnienie.
- Jeśli opryskiwacz włącza/wyłącza się za wcześnie, to znaczy, że ma za dużo czasu. Należy zmniejszyć opóźnienie.

2.: Oblicz wartość parametrów opóźnienia.
Oblicz wartość osobno dla parametrów "Korekta opóźnienia przy włączaniu" i "Korekta opóźnienia przy wyłączaniu".
Jeśli opryskiwacz włącza/wyłącza się zbyt późno:
Zwiększ wartość korekty opóźnienia.
Jeśli opryskiwacz włącza lub wyłącza się zbyt wcześnie:
Zmniejsz wartość korekty opóźnienia.

Przykład

Opryskiwacz jechał z prędkością 8 km/h. Odpowiada to 0,22 cm/ms.

Po drugim przejeździe zmierzono odległość P. Wynosiła ona 80 cm.

Aktualnie ustawiony parametr "Korekta opóźnienia przy wyłączaniu" wynosi 0 ms.

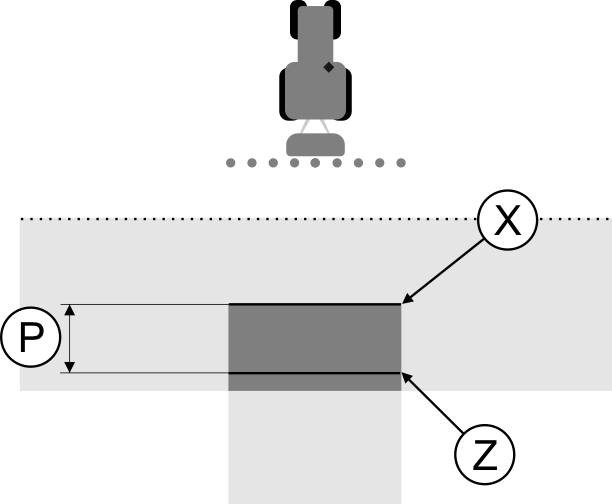

Opryskiwacz został wyłączony zbyt późno przy wjeżdżaniu na powierzchnię obrobioną. Punkt Z znajdował się przed punktem X - w kierunku jazdy. Linie były zaznaczone jak na ilustracji poniżej:

Opryskiwacz został wyłączony za późno przy wjeżdżaniu na powierzchnię obrobioną.

1.: Oblicz współczynnik korygujący:
[Odległość P] : [prędkość opryskiwacza] = współczynnik korygujący
80: 0,22 = 364

2.: Wprowadź wartość 364 w parametrze "Korekta opóźnienia przy wyłączaniu".

Przykład

Opryskiwacz jechał z prędkością 8 km/h. Odpowiada to 0,22 cm/ms.

Po drugim przejeździe zmierzono odległość P. Wynosiła ona 80 cm.

Aktualnie ustawiony parametr "Korekta opóźnienia przy wyłączaniu" wynosi 0 ms.

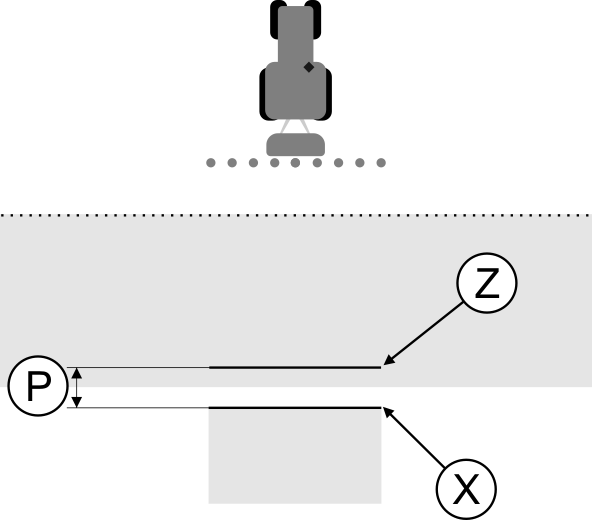

Opryskiwacz został wyłączony zbyt wcześnie przy wjeżdżaniu na powierzchnię obrobioną. Punkt Z znajdował się za punktem X - w kierunku jazdy. Linie były zaznaczone jak na ilustracji poniżej:

Opryskiwacz został wyłączony za wcześnie przy wjeżdżaniu na powierzchnię obrobioną.

1.: Oblicz współczynnik korygujący:
[Odległość P] : [prędkość opryskiwacza] = współczynnik korygujący
80: 0,22 = 364

2.: Ponieważ opryskiwacz wyłącza się zbyt wcześnie, współczynnik korygujący musi być ujemny. Wprowadź wartość 364 w parametrze "Korekta opóźnienia przy wyłączaniu".
