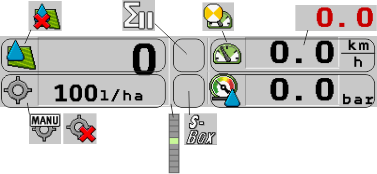

Deelscherm spuitgegevens

In deze zone wordt de volgende informatie getoond:



Symbolen



Geselecteerde symbolen in het gedeelte Spuitgegevens


De volgende symbolen kunnen afhankelijk van de configuratie verschijnen:

Symbool
Betekenis
 Istwert
Sproeihoeveelheid wordt automatisch geregeld.
Daarnaast verschijnt de actuele waarde (de huidige sproeihoeveelheid).
 SY_JR3_Kein Durchfluss
Geen doorstroming. Het hoofdventiel kan niet geopend worden, omdat een voorwaarde niet vervuld is:
- Snelheid langzamer dan "Spuiten uit onder"
- Sectietoestand
- Streefwaarde niet haalbaar.
- SECTION-Control heeft het uitrijden beëindigd
 Sollwert Auto
Sproeihoeveelheid wordt automatisch geregeld.
Daarnaast verschijnt de streefwaarde.
 SY_JR3_Regelung manu
Sproeihoeveelheid wordt handmatig geregeld.
 SY_JR3_Bargraph
Staafdiagram verschijnt alleen dan, wanneer in automatische modus de gewenste streefwaarde met de +10% en -10%-toetsen veranderd wordt. Het toont de afwijking van de oorspronkelijke streefwaarde.
 SY_JR3_Regelung aus
Automatische modus is uitgeschakeld. De doorstroming wordt niet geregeld.
De huidige snelheid is kleiner dan de parameters "Regeling uit onder" en groter dan "Spuiten uit onder"
 SY_JR3_Sollwert aus Extern
Streefwaarde wordt door een externe bron bepaald: Task controller, toepassingskaart, externe sensor etc. Zie: Streefwaarde invoeren
 SY_JR3_Sollwert aus Extern OFF
- Er is een probleem bij de overdracht van de streefwaarde uit een externe bron opgetreden.
- Veldspuit bevindt zich buiten het in de toepassingskaart gedefinieerde gedeelte of in een gedeelte waarin niet gespoten moet worden.
 SY_JR3_S-Box
De spuitfuncties worden via een "S-Box" in- en uitgeschakeld.
 SY_JR3_Zähler pausiert
Dagteller is gedeactiveerd
 Geschwindigkeit
Snelheid
Wanneer de getallen rood zijn betekent dat, dat als gevolg van te lage snelheid de regeling of uitrijden onderbroken werd.
 SY_Geschwindigkeit Auto /  SY_Geschwindigkeit Auto Orange
(achtergrond knippert)
Het snelheidssignaal van de tractor / ISOBUS kan niet worden overgenomen. Het systeem bepaalt nu de snelheid via de sensor die aan de signaalverdeler aangesloten is.
Zorg ervoor dat het aantal impulsen per 100 m correct ingevoerd werd.
Het symbool kan alleen bij een automatische selectie van de signaalbron verschijnen.
 SY_JR3_Rückwärtssignal
Voertuig rijdt achterwaarts.
 Sim Geschw
 Druck
Druk
