Applicazione Tractor-ECU
Come configurare i parametri del profilo del veicoloImmettere la posizione del ricevitore GPSIn caso di macchine con un computer di bordo ISOBUS
Come configurare i parametri del profilo del veicoloImmettere la posizione del ricevitore GPSIn caso di macchine con un computer di bordo ISOBUSIn caso di macchine con un computer di bordo ISOBUS

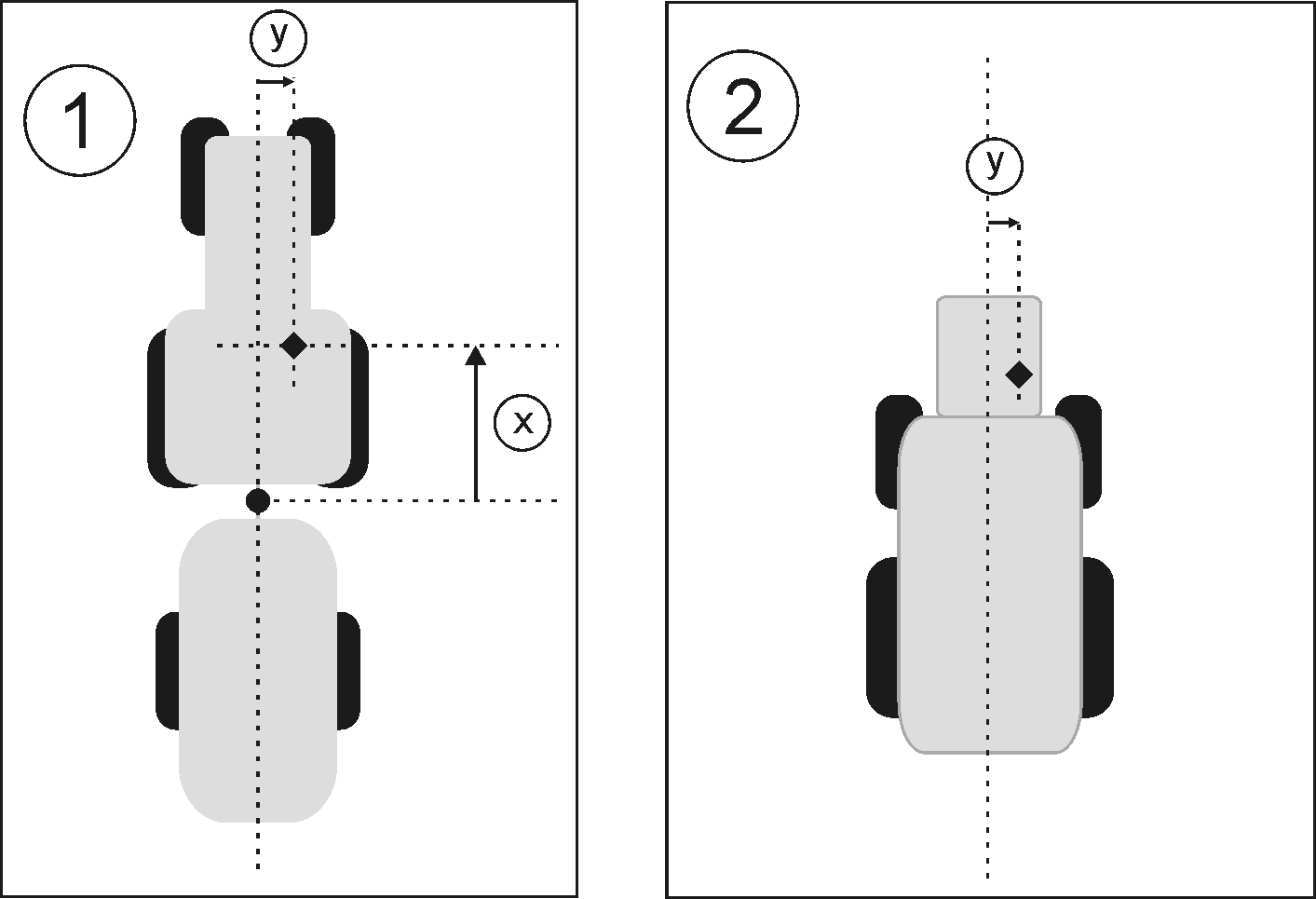

Nel disegno sotto riportato sono evidenziate le distanze da misurare in caso di macchine diverse.
Procedura
Per trasmettere la distanza in caso di trattori con un computer di bordo ISOBUS, procedere come segue:
- þ
- Il computer di bordo dell'attrezzo usato è collegato al terminale
- þ
- Nel computer di bordo è impostata la geometria dell'attrezzo.
- 1.
- Misurare la distanza tra il punto di aggancio dell'attrezzo trainato ed il ricevitore GPS.
- 2.
- Immettere la distanza misurata nel parametro "Sfalsamento X".
- 3.
- Misurare la distanza tra l'asse longitudinale della macchina ed il ricevitore GPS.
- 4.
- Immettere la distanza misurata nel parametro "Sfalsamento Y".
Procedura
Per trasmettere la distanza in caso di semoventi con un computer di bordo ISOBUS, procedere come segue:
- þ
- Il computer di bordo dell'attrezzo usato è collegato al terminale
- þ
- Nel computer di bordo è impostata la geometria dell'attrezzo.
- 1.
- Immettere 0cm come parametro "Sfalsamento X".
- 2.
- Misurare la distanza tra l'asse longitudinale della macchina ed il ricevitore GPS.
- 3.
- Immettere la distanza misurata nel parametro "Sfalsamento Y".
