Immettere la posizione del ricevitore GPS

Una volta montato e collegato il ricevitore GPS, sarà necessario immettere la sua esatta posizione.

Per la guida parallela con TRACK-Guide II questo capitolo può essere saltato. È necessario inserire la posizione del ricevitore GPS nella schermata “Profili di macchina“ dell'applicazione TRACK-Leader.

Se il TRACK-Guide II viene utilizzato con SECTION-Control Box, sarà necessario impostare la posizione del ricevitore GPS.

Per immettere la posizione esatta del ricevitore GPS, sarà necessario rilevare le distanze del ricevitore GPS dall'asse longitudinale e dal cosiddetto punto di aggancio.

Nell'immissione delle distanze è determinante se il ricevitore GPS è situato a destra o a sinistra dell'asse longitudinale del trattore e se è posto davanti o dietro il punto di aggancio.

Dove è situato il ricevitore GPS?	Modalità d'immissione della distanza
a destra dell'asse longitudinale	y
a sinistra dell'asse longitudinale	- y
davanti il punto di aggancio	x
dietro il punto di aggancio	- x

Procedura

1.: Richiamare l'applicazione Tractor-ECU:
| Tractor-ECU

2.: - Richiamare l'elenco dei veicoli.

3.: Selezionare il profilo veicolo.

4.: .

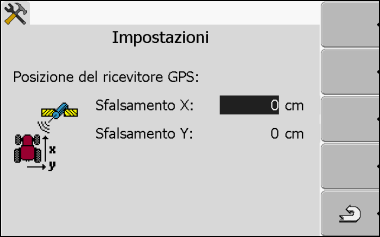

⇨: Appare la seguente schermata:

5.: Rilevare la posizione del ricevitore GPS. Nei capitoli seguenti verrà illustrato come procedere per eseguire tale operazione.

6.: Immettere le distanze misurate nei campi "Sfalsamento X" e "Sfalsamento Y".

7.: - Tornare al profilo veicolo.

⇨: A questo punto è stata impostata la posizione del ricevitore GPS per il profilo del veicolo selezionato.

Informazioni aggiuntive

•: In caso di macchine con un computer di bordo ISOBUS
